Gabelkopf-Zugpendel

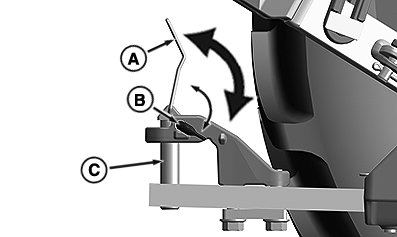

RXA0154069-UN-23SEP16

A - Griff

B - Sicherungsstift

C - Anbaugerätbolzen

1. Griff (A) in die vertikale Stellung bringen wie gezeigt.

2. Sicherungsstift (B) gegen den Uhrzeigersinn drehen und gleichzeitig den Griff nach oben ziehen. Der Anbaugerätebolzen (C) wird freigegeben, wenn eine Aussparung im Sicherungsstift ausgerichtet ist.

3. Der Anbaugerätebolzen kann während der Verbindung entfernt oder in die obere Position gebracht werden. Es gibt zwei Rasten an der Welle des Anbaugerätebolzens, eine oben und eine unten. Wenn die untere Raste der Anbaugerätebolzens am Sicherungsstift ausgerichtet und verriegelt ist, wird der Bolzen hochgehalten, sodass die Verbindung zum Anbaugerät möglich ist.
