Anschluss an hintere Zusatzsteuergeräte

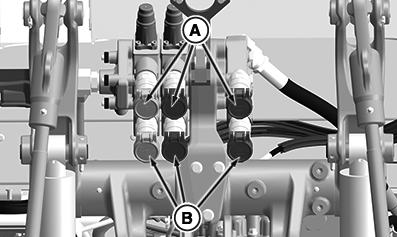

RXA0154348-UN-14OCT16

A - Einfahrkupplungen

B - Anschlusskupplungen für Ausfahrfunktion

1. Die Schläuche für die Ausfahr- und Einfahrfunktion bestimmen.

2. Staubschutzkappen vom Schlauchende entfernen.

3. Die Abdeckungen der Anschlusskupplungen öffnen.

4. Sicherstellen, dass das Schlauchende und die Anschlusskupplung sauber sind, und dann den Schlauchanschluss fest in die Anschlusskupplung des Zusatzsteuergeräts drücken. Am Schlauch ziehen, um sicherzustellen, dass er richtig angeschlossen ist.

5. Die Einfahrschläuche an die oberen Anschlusskupplungen (A) und die Ausfahrschläuche an die unteren Anschlusskupplungen (B) anschließen.
