Einfachwirkende Zylinder

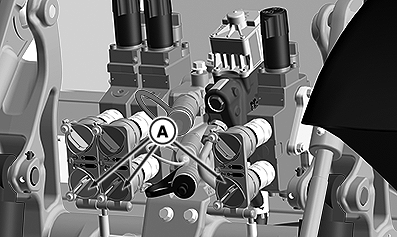

RXA0154350-UN-14OCT16
A - Anschlusskupplungen für Ausfahrfunktion
Nur einfachwirkende Zylinder an die SCV-Anschlusskupplung für Ausfahren (A) anschließen.WICHTIG: Die zum Ausfahren des Zylinders benötigte Ölmenge senkt den Getriebe-/Hydraulikölstand. Bei vollständig ausgefahrenem Zylinder den Ölstand prüfen und bis zum richtigen Stand auffüllen. Siehe "Prüfung des Ölstands von Getriebe und Hydrauliksystem" im Abschnitt Wartung der Hydraulik.
Den Zusatzsteuergerätbedienhebel nach hinten ziehen, um den einfachwirkenden Zylinder mit Druck zu beaufschlagen und auszufahren.
Den Zusatzsteuergerätbedienhebel ganz nach vorne in die Schwimmstellung schieben und den Zylinder einfahren.
|
DP51502,0002775-29-20161011 |
