Glühbirne der Rundumleuchte ersetzen

Ausbau der Baugruppe

LV12523-UN-13APR05

LV12524-UN-13APR05

A - Flügelmutter

B - Gummikappe

ACHTUNG: Siehe "Sicherer Umgang mit Halogenglühbirnen" in diesem Abschnitt.

1. Flügelmutter (A) lösen und Rundumleuchten-Baugruppe entfernen.

2. Gummikappe (B) anbringen.

Leuchtmittelaustausch

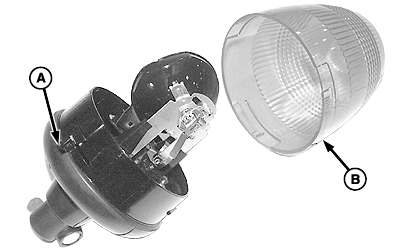

LV9695-UN-19AUG04

LV9696-UN-19AUG04

LV9697-UN-19AUG04

A - Lasche

B - Streuscheibe

C - Lasche

D - Sicherungsfeder

E - Glühbirne

1. Nase (A) herunterdrücken und Streuscheibe (B) zum Entfernen nach links drehen.

2. Nase (C) von der Glühbirne weg ziehen.

3. Sicherungsfeder (D) aushaken und Glühbirne (E) entfernen.

4. Die neue Glühbirne in umgekehrter Reihenfolge wie beim Ausbau einbauen.
