Getriebe-Anzeigen

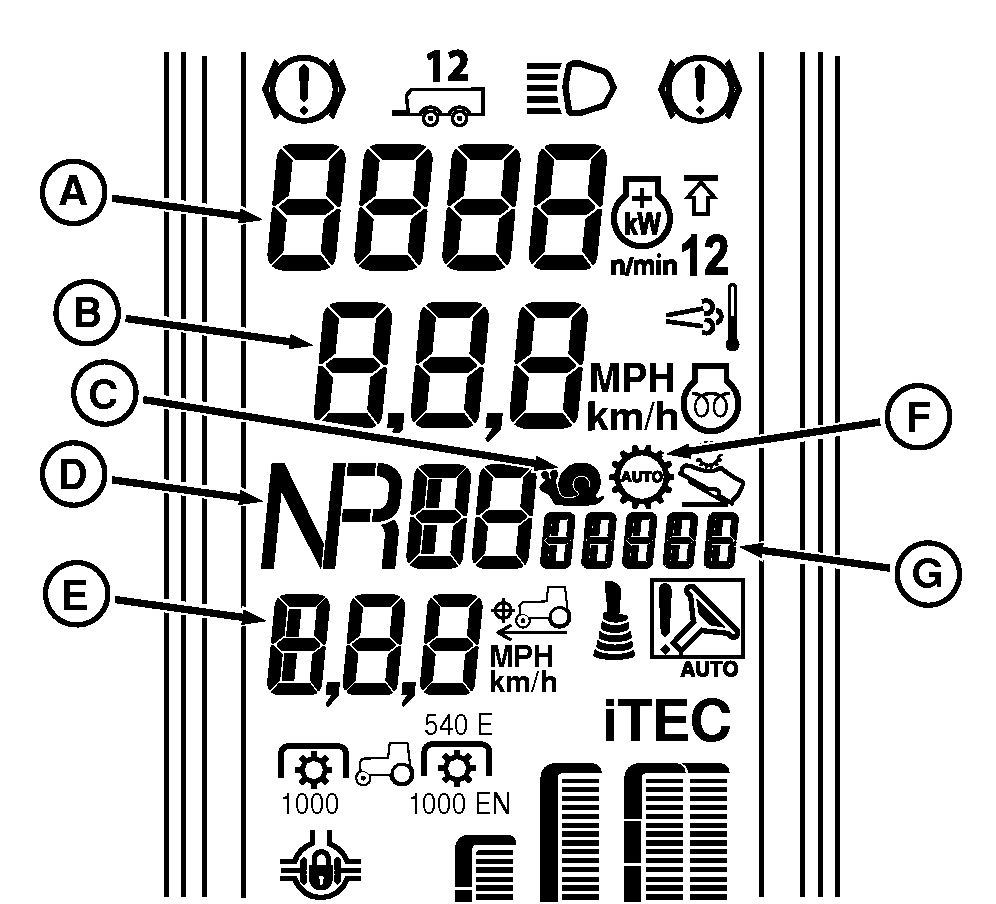

RXA0153892-UN-19SEP16

A - Drehzahlmesser

B - Fahrgeschwindigkeit der Maschine

C - Kontrollleuchte für Kriechgang

D - Aktuelle Fahrtrichtung, Gruppe und Gang

E - Einstellgeschwindigkeit

F - Anzeige für Schaltautomatik

G - Gruppen- und Ganganzeige

• Drehzahlmesser (A): Zeigt die tatsächliche derzeitige Motordrehzahl in Umdrehungen pro Minute an.
• Fahrgeschwindigkeit der Maschine (B): Zeigt die tatsächliche derzeitige Geschwindigkeit der Maschine in Kilometern pro Stunde oder Meilen pro Stunde an.
• Kontrollleuchte für Kriechgang (C): Leuchtet auf, wenn der Kriechganghebel in die untere oder obere Gruppe geschaltet wurde.
• Aktuelle Fahrtrichtung, Gruppe und Gang (D): Zeigt die tatsächliche aktuelle Fahrtrichtung, Gruppe und den Gang an, in dem sich das Getriebe befindet.
  • P Parkstellung
  • N Neutral
  • F D2 Vorwärtsgang D2
  • R A3 Rückwärtsgang A3
• Einstellgeschwindigkeit (E): Zeigt die gewählte Zielgeschwindigkeit an.
• Anzeige für Schaltautomatik (F): Leuchtet auf, wenn das Getriebe auf Schaltautomatik gestellt ist.
• Gruppen- und Ganganzeige (G): Zeigt die gewählte Zielgruppe und den Zielgang an.
