Einstellgeschwindigkeiten einstellen
RXA0153899-UN-19SEP16
RXA0153900-UN-19SEP16

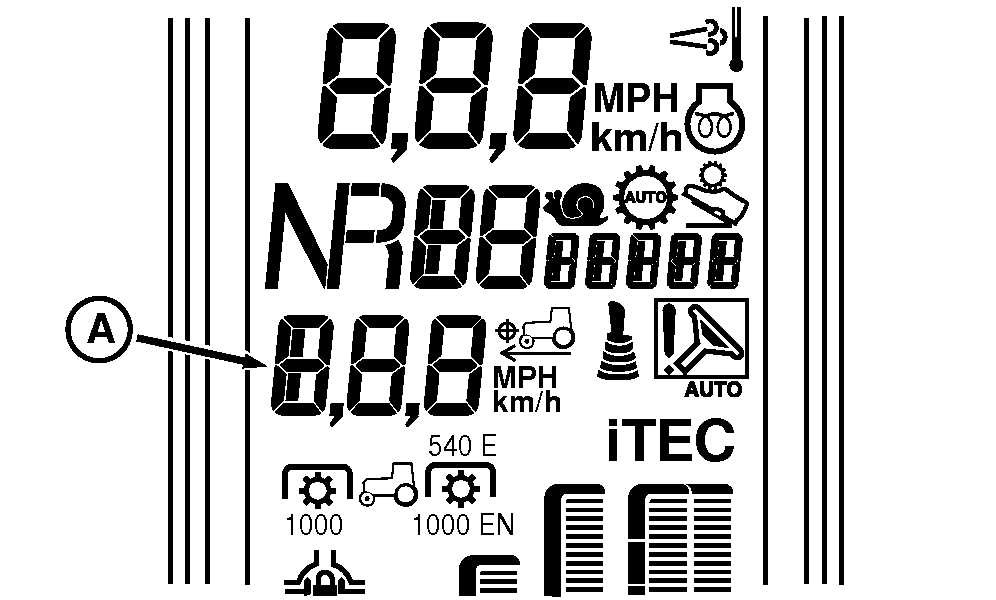

A - Einstellgeschwindigkeit

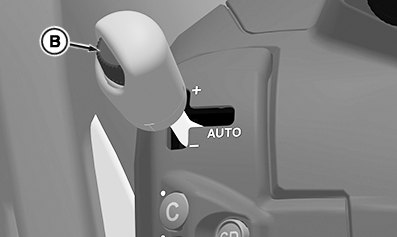

B - Regler für Einstellgeschwindigkeit
ACHTUNG: Unerwartete, schnelle Beschleunigung vermeiden. Einstellgeschwindigkeiten
prüfen und einstellen, bevor die Maschine in Bewegung gesetzt
wird.
- Motor anlassen.
- Das Getriebe kann entweder auf Vorwärts- oder Rückwärtsfahrt geschaltet werden.
- Einstellgeschwindigkeiten (A) für Vorwärtsfahrt und Rückwärtsfahrt laufen auf der Infobord-Anzeige durch, wobei jede Geschwindigkeit zwei Sekunden lang angezeigt wird.
-
Jede Geschwindigkeit durch Drehen des Reglers für Einstellgeschwindigkeit
(B) am Hebel einstellen, wenn sie angezeigt wird. Regler für
Einstellgeschwindigkeit nach vorn drehen, um den Wert der Einstellgeschwindigkeit
zu erhöhen, und nach hinten, um ihn zu verringern.
HINWEIS: Änderungen der Einstellgeschwindigkeit können
die entsprechende Einstellgeschwindigkeit der entgegengesetzten Fahrtrichtung
beeinflussen. Siehe Rückwärts/Vorwärts-Geschwindigkeitsverhältnis
unter “Getriebeeinstellungen” in diesem Abschnitt.
Die Einstellgeschwindigkeit kann bei fahrender Maschine durch Drehen des Reglers für Einstellgeschwindigkeit eingestellt werden. Durch Erhöhen der Einstellgeschwindigkeit wird die Fahrgeschwindigkeit erhöht. Durch Verringern der Einstellgeschwindigkeit wird die Fahrgeschwindigkeit verringert.
- Eine Einstellgeschwindigkeit wählen, die etwa 3,2 km/h (2 mph) über der gewünschten Arbeitsgeschwindigkeit liegt, um maximale Produktivität bei Anwendungen zu erzielen, bei denen eine präzise Geschwindigkeit nicht kritisch ist. Die Maschine erreicht ohne Last oder mit leichter Last einen höheren Einstellgeschwindigkeitswert.
|
Einstellgeschwindigkeiten für gegebene Gänge, 16/16-Gang-Getriebe |
|||
|---|---|---|---|
|
Gruppensperrtaste |
Einstellgeschwindigkeit km/h (mph) |
||
|
Minimal |
Maximal |
||
|
Einzeln |
A |
2,3 (1,4) |
4,4 (2,7) |
|
B |
5,4 (3,4) |
10,2 (6,3) |
|
|
C |
11,3 (7,0) |
21,2 (13,2) |
|
|
Mehrere Gruppen (wie ausgewählt) |
BCD |
5,4 (3,4) |
42,0 (26,1) |
|
CD |
11,3 (7,0) |
42,0 (26,1) |
|
|
Einstellgeschwindigkeiten für gegebene Gänge, 32/16-Gang-Getriebe |
|||
|---|---|---|---|
|
Gruppensperrtaste |
Einstellgeschwindigkeit km/h (mph) |
||
|
Minimal |
Maximal |
||
|
Einzeln |
A |
2,3 (1,4) |
4,9 (3,0) |
|
B |
5,4 (3,4) |
11,4 (7,1) |
|
|
C |
11,3 (7,0) |
23,8 (14,8) |
|
|
Mehrere Gruppen (wie ausgewählt) |
BCD |
5,4 (3,4) |
42,0 (26,1) |
|
CD |
11,3 (7,0) |
42,0 (26,1) |
|
|
DP51502,0002862-29-20161222 |
