Getriebe-Ansaugsieb reinigen (geschlossenes Hydrauliksystem)

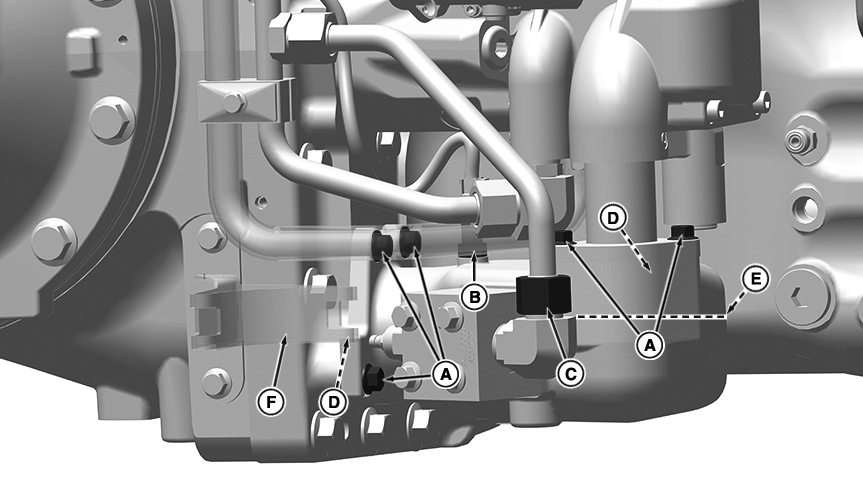

RXA0155650-UN-17NOV16

Hinter dem rechten Hinterreifen

A - Sechskantschrauben des Ansaugsieb-Gehäuses (6 St.)

B - Sensor für Hydrauliköltemperatur

C - Ölleitung

D - O-Ringe (2 St.)

E - Ansaugsieb

F - Filterhalterung

HINWEIS: Dieser Vorgang muss nach dem Ablassen des Hydrauliköls und nach dem Entfernen des Filters durchgeführt werden.

1. Filterhalterung (F) entfernen.

2. Hydraulikfilter entfernen.

3. Stecker vom Sensor (B) abklemmen.

4. Hydraulikölleitung (C) trennen.

5. Sechskantschrauben (A) entfernen.

6. Ansaugsieb-Gehäuse und Ansaugsieb (E) entfernen.

7. Ansaugsieb reinigen und nach Bedarf ersetzen.

8. Neue O-Ringe (D) im Gehäuse anbringen.

9. In umgekehrter Reihenfolge wieder einbauen.

   Prüfpunkt	Maß	Spezifikation
   Sechskantschrauben des Ansaugsieb-Gehäuses	Drehmoment	70 Nm (50 lb-ft)
