Hinterrad-Ballast

LV9684-UN-17AUG04

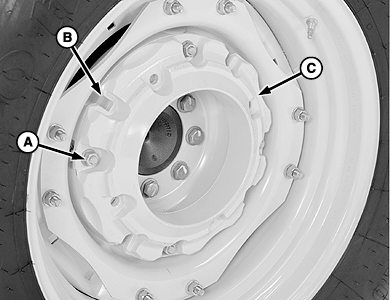

Einzelnes Radgewicht dargestellt

LV9692-UN-19AUG04

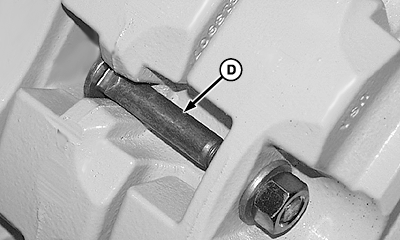

Schraube in Schlitz einbauen (Zusatzgewicht)

A - Mutter, 5/8-11 (4 St.)

B - Schlitz (vier Stellen)

C - Radgewicht

D - Rundkopfschraube (4 St.)

ACHTUNG: Beim Anbringen von Gewichten geeignete Hebewerkzeuge einsetzen oder diese Arbeit vom John Deere Händler ausführen lassen.

1. Rad entfernen.

2. Gewicht (C) mit vier Spezial-Rundkopfschrauben, Scheiben und Muttern (A) an den Radscheiben anbringen. Die Muttern mit dem vorgeschriebenen Drehmoment anziehen.

   Prüfpunkt	Maß	Spezifikation
   Muttern, Radgewicht zu Scheibe	Drehmoment	215 Nm (159 lb-ft)

3. Zusatzgewichte montieren:

   1. Vier Rundkopfschrauben (D) durch die Schlitze (B) des ersten Gewichts einsetzen. Schrauben so anbringen, dass sich der Vierkantbund im Schlitz befindet (wie dargestellt).

   2. Befestigungslöcher des zweiten Gewichts an den Rundkopfschrauben ausrichten und das Gewicht montieren. Mit Scheiben und Muttern befestigen. Die Muttern mit dem vorgeschriebenen Drehmoment anziehen.

      Prüfpunkt	Maß	Spezifikation
      Muttern, Radgewicht zu Gewicht	Drehmoment	215 Nm (159 lb-ft)

4. Rad anbringen und Befestigungsteile anziehen. Siehe Abschnitt “Wartung der Räder und Reifen”.

5. Schrauben nach 3 Betriebsstunden, nach 10 Betriebsstunden und danach alle 250 Betriebsstunden nachziehen.
