Berechnung der maximal zulässigen Vertikallast an der Anhängevorrichtung

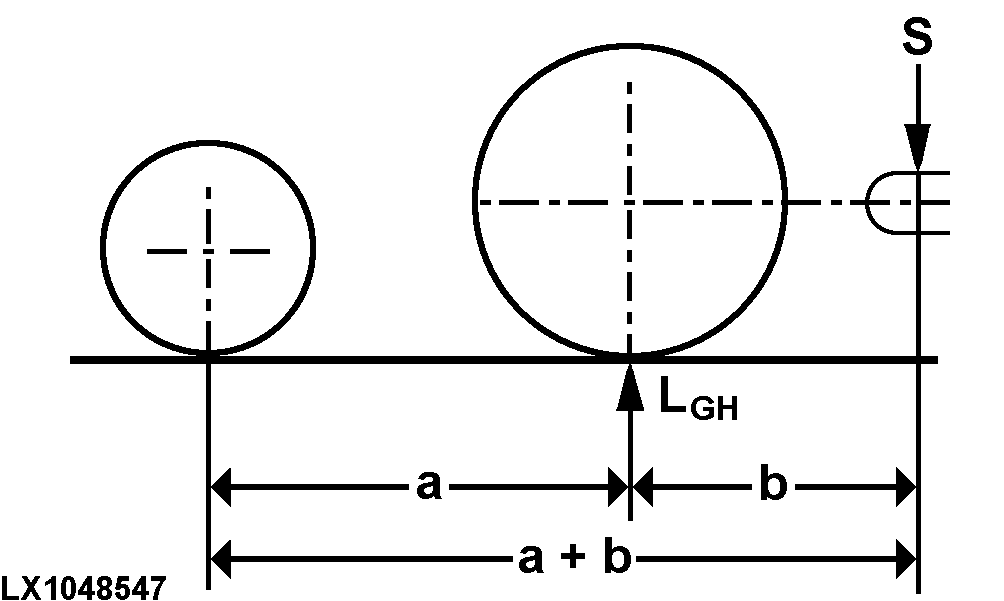

LX1048547-UN-20JUL09

Berechnung der maximal zulässigen Vertikallast an der Anhängevorrichtung im Verhältnis zum Lastindex (LI)

• Der Lastindex kann auf der Seitenwand des Reifens abgelesen werden. Falls der Index nicht angegeben ist, siehe die Angaben des Reifenherstellers zur Belastbarkeit der Reifen.
• Der Lastindex wird gemeinsam mit einem Geschwindigkeitsindex (Speed Index, SI) angegeben.
• Die Belastbarkeit des Reifens in kg kann in der Regel direkt aus dem LI abgeleitet werden; siehe die folgende Tabelle:

LI	kg	LI	kg	LI	kg	LI	kg
90..............	600	111..............	1090	132..............	2000	153..............	3650
91..............	615	112..............	1120	133..............	2060	154..............	3750
92..............	630	113..............	1150	134..............	2120	155..............	3875
93..............	650	114..............	1180	135..............	2180	156..............	4000
94..............	670	115..............	1215	136..............	2240	157..............	4125
95..............	690	116..............	1250	137..............	2300	158..............	4250
96..............	710	117..............	1285	138..............	2360	159..............	4375
97..............	730	118..............	1320	139..............	2430	160..............	4500
98..............	750	119..............	1360	140..............	2500	161..............	4625
99..............	775	120..............	1400	141..............	2575	162..............	4750
100..............	800	121..............	1450	142..............	2650	163..............	4875
101..............	825	122..............	1500	143..............	2725	164..............	5000
102..............	850	123..............	1550	144..............	2800	165..............	5150
103..............	875	124..............	1600	145..............	2900	166..............	5300
104..............	900	125..............	1650	146..............	3000	167..............	5450
105..............	925	126..............	1700	147..............	3075	168..............	5600
106..............	950	127..............	1750	148..............	3150	169..............	5800
107..............	975	128..............	1800	149..............	3250	170..............	6000
108..............	1000	129..............	1850	150..............	3350	171..............	6150
109..............	1030	130..............	1900	151..............	3450	172..............	6300
110..............	1060	131..............	1950	152..............	3550	173..............	6500

Als allgemeine Regel bedeutet SI A8 eine Höchstgeschwindigkeit von 40 km/h (25 mph), während SI B eine Höchstgeschwindigkeit von 50 km/h (31 mph) bedeutet. Falls der SI anders ist, gelten die Anweisungen des Herstellers.

Maximale Vertikallast der Anhängevorrichtung wie folgt berechnen:

S =	(Hmax - LGH) * a a + b	, wobei
Hmax. =	der kleinere Wert von der zweifachen Belastbarkeit eines Reifens an der Hinterachse bzw. der maximal zulässigen Hinterachslast in kg.
LGH =	die Masse in kg, die über die Hinterräder auf den Boden einwirkt (muss durch Wiegen nachgeprüft werden).
a =	der Radstand (der horizontale Abstand zwischen der Vorder- und der Hinterachse)
b =	der hintere Überhang (der horizontale Abstand zwischen der Mitte der Hinterachse und der Mitte des Kraftheberpunkts)

Beispiel für die Berechnung der maximalen Vertikallast der Anhängevorrichtung:

Vorausgesetzt dass:	Leere Masse auf der Hinterachse LGH = 1800 kg
	Radstand a = 2100 mm
	Überhang b = 600 mm
	Reifenmarkierung = 130A8
	Maximal zulässige Geschwindigkeit der Maschine = 40 km/h (25 mph)
	Zulässige Hinterachslast = 3500 kg
	Hmax. = 3500 kg (1900 kg * 2 = 3800 kg, Hinterachslast = 3500 kg)
S =	(3500 kg - 1800 kg) * 2100 mm 2100 mm + 600 mm	= 1322 kg

ACHTUNG: Mindestens 20 % der unbeladenen Masse der Maschine muss auf der Vorderachse lasten.

Die Vertikallast der Anhängevorrichtung darf den vom Hersteller angegebenen Maximalwert für die Anhängevorrichtung nicht überschreiten.
