Einstellen der Spurweite – mehrfach einstellbare Hinterräder

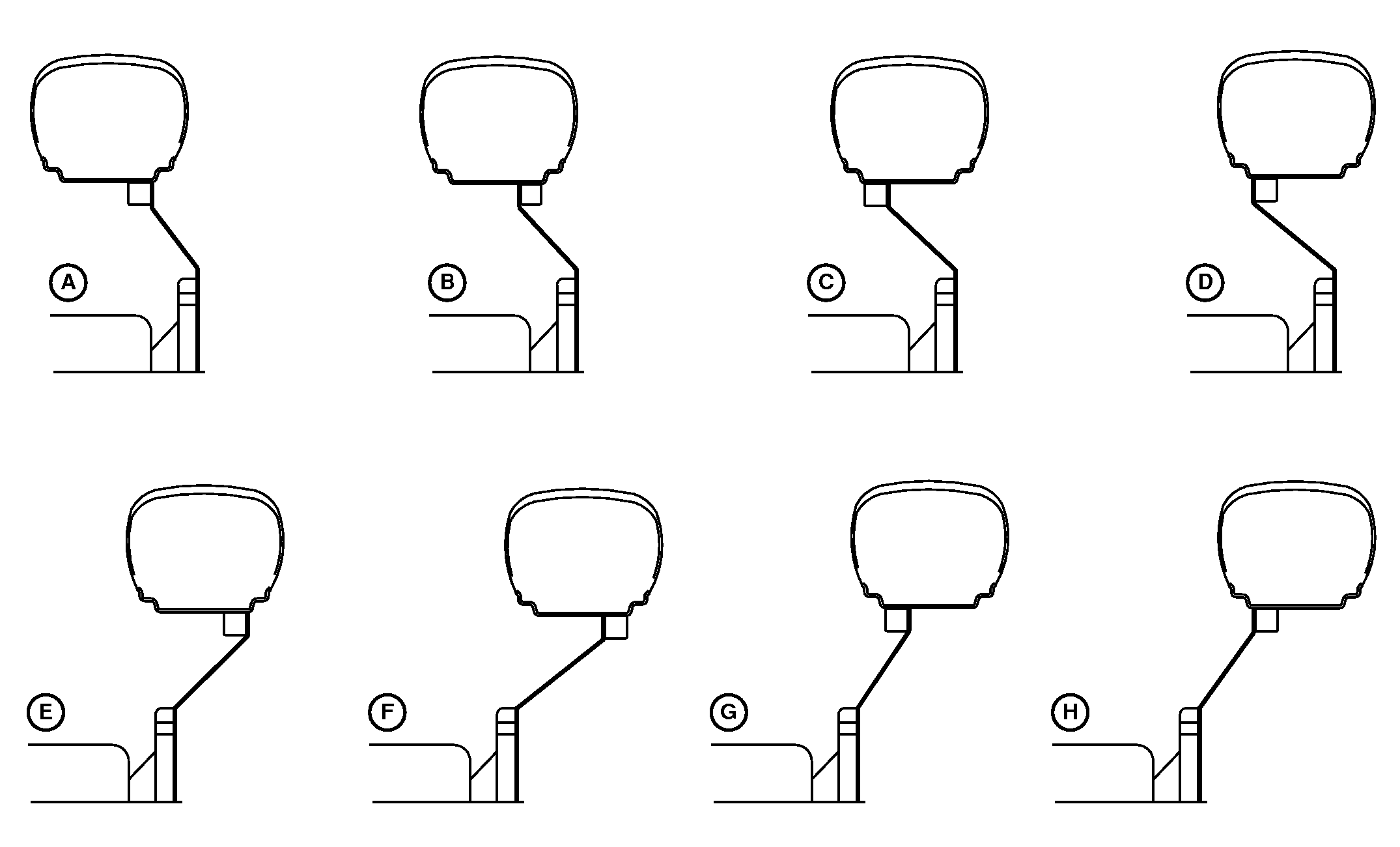

LV8610-UN-28AUG03
- Die Spurweite bei mehrfach einstellbaren Rädern kann durch Neuanordnung oder Tauschen der Felgen bzw. Umdrehen der Radscheiben geändert werden.
- Außerdem kann die Spurweite eingestellt werden, indem das komplette Rad getauscht, also auf der gegenüberliegenden Seite der Maschine angebaut wird. Dies erlaubt den Wechsel vom Betrieb mit innenliegender Scheibe auf außenliegende Scheibe, ohne dass die Räder zerlegt werden müssen.
- Beim Wechseln der Räder von einer Seite auf die andere muss der Pfeil auf den Reifenwänden in Laufrichtung vorwärts zeigen.
- Die Spurweite kann durch Austauschen der Räder auf die gegenüberliegende Seite oder durch Verwendung von Distanzstücken geändert werden.
- Die Spurweiteneinstellungen werden in der Mitte der Reifen auf Höhe der Achse gemessen.
|
Mehrfach einstellbare Hinterräder - Spurweite (von Mittel- zu Mittellinie) |
||||||||
|---|---|---|---|---|---|---|---|---|
|
Ohne Distanzstück |
||||||||
|
Reifen |
A |
B |
C |
D |
E |
F |
G |
H |
|
12,4R36 (320/85R36) |
Behinderungen |
Behinderungen |
Behinderungen |
1395 mm (54,9 in) |
1491 mm (58,7 in) |
1595 mm (62,7 in) |
1691 mm (66,5 in) |
1795 mm (70,6 in) |
|
13,6R38 (340/85R38) |
Behinderungen |
Behinderungen |
Behinderungen |
1395 mm (54,9 in) |
1491 mm (58,7 in) |
1595 mm (62,7 in) |
1691 mm (66,5 in) |
1795 mm (70,6 in) |
|
15,5R38 (380/85R38) |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1491 mm (58,7 in) |
1595 mm (62,7 in) |
1691 mm (66,5 in) |
1795 mm (70,6 in) |
|
16,9R30 (420/85R30) |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1497 mm (58,9 in) |
1591 mm (62,6 in) |
1701 mm (66,9 in) |
1795 mm (70,6 in) |
|
16,9R34 (420/85R34) |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1495 mm (58,8 in) |
1595 mm (62,7 in) |
1695 mm (66,7 in) |
1795 mm (70,6 in) |
|
16,9R38 (420/85R38) |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1491 mm (58,7 in) |
1591 mm (62,6 in) |
1695 mm (66,9 in) |
1795 mm (70,6 in) |
|
18,4R30 (460/85R30) |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1497 mm (58,9 in) |
1591 mm (62,6 in) |
1701 mm (66,9 in) |
1795 mm (70,6 in) |
|
18,4R34 (460/85R34) |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1495 mm (58,8 in) |
1595 mm (62,7 in) |
1695 mm (66,7 in) |
1795 mm (70,6 in) |
|
19,5L-24 |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1587 mm (62,4 in) |
1707 mm (67,2 in) |
1803 mm (70,9 in) |
|
230/95R48 |
Behinderungen |
Behinderungen |
1295 mm (50,9 in) |
1395 mm (54,9 in) |
1491 mm (58,7 in) |
1591 mm (62,6 in) |
1695 mm (67,7 in) |
1795 mm (70,6 in) |
|
270/95R44 |
Behinderungen |
Behinderungen |
1339 mm (52,7 in) |
1441 mm (56,7 in) |
1495 mm (58,8 in) |
1597 mm (62,8 in) |
1739 mm (68,4 in) |
1841 mm (72,4 in) |
|
380/85R34 (14,9R34) |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1515 mm (59,6 in) |
1610 mm (63,4 in) |
1719 mm (67,7 in) |
1814 mm (71,4 in) |
|
480/70R28 |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1501 mm (59,0 in) |
1595 mm (62,7 in) |
1701 mm (66,9 in) |
1795 mm (70,6 in) |
|
480/70R34 |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1595 mm (62,7 in) |
1695 mm (67,7 in) |
1795 mm (70,6 in) |
|
480/80R34 |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1595 mm (62,7 in) |
1695 mm (66,7 in) |
1795 mm (70,6 in) |
|
540/65R34 |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1591 mm (62,6 in) |
1699 mm (66,8 in) |
1795 mm (70,6 in) |
|
540/65R38 |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1591 mm (62,6 in) |
1695 mm (66,9 in) |
1795 mm (70,6 in) |
|
600/65R34 |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1591 mm (62,6 in) |
1695 mm (66,9 in) |
1795 mm (70,6 in) |
|
Mehrfach einstellbare Hinterräder - Spurweite (von Mittel- zu Mittellinie) |
||||||||
|---|---|---|---|---|---|---|---|---|
|
Distanzstück 30 mm |
||||||||
|
Reifen |
A |
B |
C |
D |
E |
F |
G |
H |
|
12,4R36 (320/85R36) |
Behinderungen |
Behinderungen |
1375 mm (54,1 in) |
1475 mm (58,1 in) |
1575 mm (62 in) |
1679 mm (66,1 in) |
1775 mm (69,9 in) |
1879 mm (74 in) |
|
13,6R38 (340/85R38) |
Behinderungen |
Behinderungen |
1375 mm (54,1 in) |
1479 mm (58,2 in) |
1575 mm (62 in) |
1675 mm (65,9 in) |
1779 mm (70 in) |
1879 mm (74 in) |
|
15,5R38 (380/85R38) |
Behinderungen |
Behinderungen |
Behinderungen |
1479 mm (58,2 in) |
1575 mm (62 in) |
1679 mm (66,1 in) |
1775 mm (69,9 in) |
1879 mm (74 in) |
|
16,9R30 (420/85R30) |
Behinderungen |
Behinderungen |
Behinderungen |
1473 mm (58 in) |
1575 mm (62 in) |
1669 mm (65,7 in) |
1779 mm (70 in) |
1873 mm (73,7 in) |
|
16,9R34 (420/85R34) |
Behinderungen |
Behinderungen |
Behinderungen |
1475 mm (58,1 in) |
1575 mm (62 in) |
1675 mm (65,9 in) |
1775 mm (69,9 in) |
1875 mm (73,8 in) |
|
16,9R38 (420/85R38) |
Behinderungen |
Behinderungen |
Behinderungen |
1479 mm (58,2 in) |
1575 mm (62 in) |
1675 mm (65,9 in) |
1779 mm (70 in) |
1879 mm (74 in) |
|
18,4R30 (460/85R30) |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1575 mm (62 in) |
1669 mm (65,7 in) |
1779 mm (70 in) |
1873 mm (73,7 in) |
|
18,4R34 (460/85R34) |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1575 mm (62 in) |
1675 mm (65,9 in) |
1775 mm (69,9 in) |
1875 mm (73,8 in) |
|
19,5L-24 |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1567 mm (61,7 in) |
1663 mm (65,5 in) |
1783 mm (70,2 in) |
1879 mm (74 in) |
|
230/95R48 |
Behinderungen |
1275 mm (50,2 in) |
1455 mm (57,3 in) |
1455 mm (57,3 in) |
1575 mm (62 in) |
1455 mm (57,3 in) |
1455 mm (57,3 in) |
1879 mm (74 in) |
|
270/95R44 |
Behinderungen |
Behinderungen |
1399 mm (55,1) |
1501 mm (59,1 in) |
1555 mm (61,2 in) |
1657 mm (65,2 in) |
1779 mm (70 in) |
1901 mm (74,8 in) |
|
380/85R34 (14,9R34) |
Behinderungen |
Behinderungen |
Behinderungen |
1473 mm (58 in) |
1575 mm (62 in) |
1669 mm (65,7 in) |
1779 mm (70 in) |
1873 mm (73,7 in) |
|
480/70R28 |
Behinderungen |
Behinderungen |
Behinderungen |
1473 mm (58 in) |
1575 mm (62 in) |
1669 mm (65,7 in) |
1779 mm (70 in) |
1873 mm (73,7 in) |
|
480/70R34 |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1575 mm (62 in) |
1675 mm (65,9 in) |
1775 mm (69,9 in) |
1875 mm (73,8 in) |
|
480/80R34 |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1575 mm (62 in) |
1675 mm (65,9 in) |
1775 mm (69,9 in) |
1875 mm (73,8 in) |
|
540/65R34 |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1671 mm (65,8 in) |
1779 mm (70 in) |
1875 mm (73,8 in) |
|
540/65R38 |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1671 mm (65,8 in) |
1775 mm (69,9 in) |
1875 mm (73,8 in) |
|
600/65R34 |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1675 mm (65,9 in) |
1779 mm (70 in) |
1879 mm (74 in) |
|
Mehrfach einstellbare Hinterräder - Spurweite (von Mittel- zu Mittellinie) |
||||||||
|---|---|---|---|---|---|---|---|---|
|
Distanzstück 44 mm |
||||||||
|
Reifen |
A |
B |
C |
D |
E |
F |
G |
H |
|
12,4R36 (320/85R36) |
Behinderungen |
Behinderungen |
1403 mm (55,2 in) |
1507 mm (59,3 in) |
1603 mm (63,1 in) |
1697 mm (66,8 in) |
1803 mm (71 in) |
1907 mm (75,1 in) |
|
13,6R38 (340/85R38) |
Behinderungen |
Behinderungen |
1403 mm (55,2 in) |
1507 mm (59,3 in) |
1603 mm (63,1 in) |
1707 mm (67,2 in) |
1803 mm (71 in) |
1907 mm (75,1 in) |
|
15,5R38 (380/85R38) |
Behinderungen |
Behinderungen |
Behinderungen |
1507 mm (59,3 in) |
1603 mm (63,1 in) |
1707 mm (67,2 in) |
1803 mm (71 in) |
1907 mm (75,1 in) |
|
16,9R30 (420/85R30) |
Behinderungen |
Behinderungen |
Behinderungen |
1501 mm (59,1 in) |
1603 mm (63,1 in) |
1697 mm (66,8 in) |
1807 mm (71,1 in) |
1901 mm (74,8 in) |
|
16,9R34 (420/85R34) |
Behinderungen |
Behinderungen |
Behinderungen |
1503 mm (59,2 in) |
1603 mm (63,1 in) |
1703 mm (67 in) |
1803 mm (71 in) |
1903 mm (75,1 in) |
|
16,9R38 (420/85R38) |
Behinderungen |
Behinderungen |
Behinderungen |
1507 mm (59,3 in) |
1603 mm (63,1 in) |
1703 mm (67 in) |
1807 mm (71,1 in) |
1907 mm (75,1 in) |
|
18,4R30 (460/85R30) |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1603 mm (63,1 in) |
1697 mm (66,8 in) |
1807 mm (71,1 in) |
1901 mm (74,8 in) |
|
18,4R34 (460/85R34) |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1603 mm (63,1 in) |
1703 mm (67 in) |
1803 mm (71 in) |
1903 mm (75,1 in) |
|
19,5L-24 |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1595 mm (62,8 in) |
1691 mm (66,6 in) |
1811 mm (71,3 in) |
1907 mm (75,1 in) |
|
230/95R48 |
Behinderungen |
1303 mm (51,3 in) |
1407 mm (55,4 in) |
1507 mm (59,3 in) |
1603 mm (63,1 in) |
1703 mm (67 in) |
1807 mm (71,1 in) |
1907 mm (75,1 in) |
|
270/95R44 |
Behinderungen |
Behinderungen |
1427 mm (56,2 in) |
1529 mm (60,2 in) |
1583 mm (62,3 in) |
1685 mm (66,3 in) |
1827 mm (71,9 in) |
1929 mm (76 in) |
|
380/85R34 (14,9R34) |
Behinderungen |
Behinderungen |
Behinderungen |
1497 mm (58,9 in) |
1603 mm (63,1 in) |
1699 mm (66,9 in) |
1803 mm (71 in) |
1899 mm (74,8 in) |
|
480/70R28 |
Behinderungen |
Behinderungen |
Behinderungen |
1497 mm (58,9 in) |
1603 mm (63,1 in) |
1699 mm (66,9 in) |
1803 mm (71 in) |
1899 mm (74,8 in) |
|
480/70R34 |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1603 mm (63,1 in) |
1703 mm (67 in) |
1803 mm (71 in) |
1903 mm (75,1 in) |
|
480/80R34 |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1603 mm (63,1 in) |
1703 mm (67 in) |
1803 mm (71 in) |
1903 mm (75,1 in) |
|
540/65R34 |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1603 mm (63,1 in) |
1699 mm (66,9 in) |
1807 mm (71,1 in) |
1903 mm (75,1 in) |
|
540/65R38 |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1603 mm (63,1 in) |
1703 mm (67 in) |
1803 mm (71 in) |
1903 mm (75,1 in) |
|
600/65R34 |
Behinderungen |
Behinderungen |
Behinderungen |
Behinderungen |
1603 mm (63,1 in) |
1703 mm (67 in) |
1807 mm (71,1 in) |
1907 mm (75,1 in) |
|
Mehrfach einstellbare Hinterräder - Spurweite (von Mittel- zu Mittellinie) |
||||||||
|---|---|---|---|---|---|---|---|---|
|
Distanzstück 111 mm |
||||||||
|
Reifen |
A |
B |
C |
D |
E |
F |
G |
H |
|
12,4R36 (320/85R36) |
Behinderungen |
1441 mm (56,7 in) |
1537 mm (60,5 in) |
1641 mm (64,6 in) |
1737 mm (68,4 in) |
1841 mm (72,5 in) |
1937 mm (76,3 in) |
2041 mm (85,4 in) |
|
13,6R38 (340/85R38) |
Behinderungen |
1441 mm (56,7 in) |
1537 mm (60,5 in) |
1641 mm (64,6 in) |
1737 mm (68,4 in) |
1841 mm (72,5 in) |
1937 mm (76,3 in) |
2041 mm (85,4 in) |
|
15,5R38 (380/85R38) |
Behinderungen |
1441 mm (56,7 in) |
1537 mm (60,5 in) |
1641 mm (64,6 in) |
1737 mm (68,4 in) |
1841 mm (72,5 in) |
1937 mm (76,3 in) |
2041 mm (85,4 in) |
|
16,9R30 (420/85R30) |
Behinderungen |
Behinderungen |
1541 mm (60,7 in) |
1635 mm (64,4 in) |
1737 mm (68,4 in) |
1831 mm (72,1 in) |
1941 mm (76,4 in) |
2035 mm (80,1 in) |
|
16,9R34 (420/85R34) |
Behinderungen |
Behinderungen |
1537 mm (60,5 in) |
1637 mm (64,5 in) |
1737 mm (68,4 in) |
1837 mm (72,3 in) |
1937 mm (76,3 in) |
2037 mm (80,2 in) |
|
16,9R38 (420/85R38) |
Behinderungen |
Behinderungen |
1541 mm (60,7 in) |
1641 mm (64,6 in) |
1737 mm (68,4 in) |
1837 mm (72,3 in) |
1941 mm (76,4 in) |
2041 mm (85,4 in) |
|
18,4R30 (460/85R30) |
Behinderungen |
Behinderungen |
1541 mm (60,7 in) |
1635 mm (64,4 in) |
1737 mm (68,4 in) |
1831 mm (72,1 in) |
1941 mm (76,4 in) |
2035 mm (80,1 in) |
|
18,4R34 (460/85R34) |
Behinderungen |
Behinderungen |
1537 mm (60,5 in) |
1637 mm (64,5 in) |
1737 mm (68,4 in) |
1837 mm (72,3 in) |
1937 mm (76,3 in) |
2037 mm (80,2 in) |
|
19,5L-24 |
Behinderungen |
Behinderungen |
1545 mm (60,8 in) |
1641 mm (64,6 in) |
1729 mm (68,1 in) |
1825 mm (71,9 in) |
1945 mm (76,6 in) |
2041 mm (85,4 in) |
|
230/95R48 |
1337 mm (52,6 in) |
1437 mm (56,6 in) |
1541 mm (60,7 in) |
1641 mm (64,6 in) |
1737 mm (68,4 in) |
1837 mm (72,3 in) |
1941 mm (76,4 in) |
2041 mm (85,4 in) |
|
270/95R44 |
1317 mm (51,9 in) |
1419 mm (55,9 in) |
1561 mm (61,5 in) |
1663 mm (65,5 in) |
1717 mm (67,6 in) |
1819 mm (71,6 in) |
1961 mm (77,2 in) |
2063 mm (81,2 in) |
|
380/85R34 (14,9R34) |
Behinderungen |
Behinderungen |
1537 mm (60,5 in) |
1631 mm (64,2 in) |
1737 mm (68,4 in) |
1833 mm (72,2 in) |
1937 mm (76,3 in) |
2033 mm (80 in) |
|
480/70R28 |
Behinderungen |
Behinderungen |
1537 mm (60,5 in) |
1631 mm (64,2 in) |
1737 mm (68,4 in) |
1833 mm (72,2 in) |
1937 mm (76,3 in) |
2033 mm (80 in) |
|
480/70R34 |
Behinderungen |
Behinderungen |
1537 mm (60,5 in) |
1637 mm (64,5 in) |
1737 mm (68,4 in) |
1837 mm (72,3 in) |
1937 mm (76,3 in) |
2037 mm (80,2 in) |
|
480/80R34 |
Behinderungen |
Behinderungen |
1537 mm (60,5 in) |
1637 mm (64,5 in) |
1737 mm (68,4 in) |
1837 mm (72,3 in) |
1937 mm (76,3 in) |
2037 mm (80,2 in) |
|
540/65R34 |
Behinderungen |
Behinderungen |
Behinderungen |
1637 mm (64,5 in) |
1737 mm (68,4 in) |
1833 mm (72,2 in) |
1941 mm (76,4 in) |
2037 mm (80,2 in) |
|
540/65R38 |
Behinderungen |
Behinderungen |
Behinderungen |
1641 mm (64,6 in) |
1737 mm (68,4 in) |
1837 mm (72,3 in) |
1941 mm (76,4 in) |
2041 mm (85,4 in) |
|
600/65R34 |
Behinderungen |
Behinderungen |
Behinderungen |
1641 mm (64,6 in) |
1737 mm (68,4 in) |
1837 mm (72,3 in) |
1941 mm (76,4 in) |
2041 mm (85,4 in) |
|
DP51502,0002D9F-29-20170808 |
