Spurweite einstellen – Mehrfach einstellbare Räder (Frontantrieb)

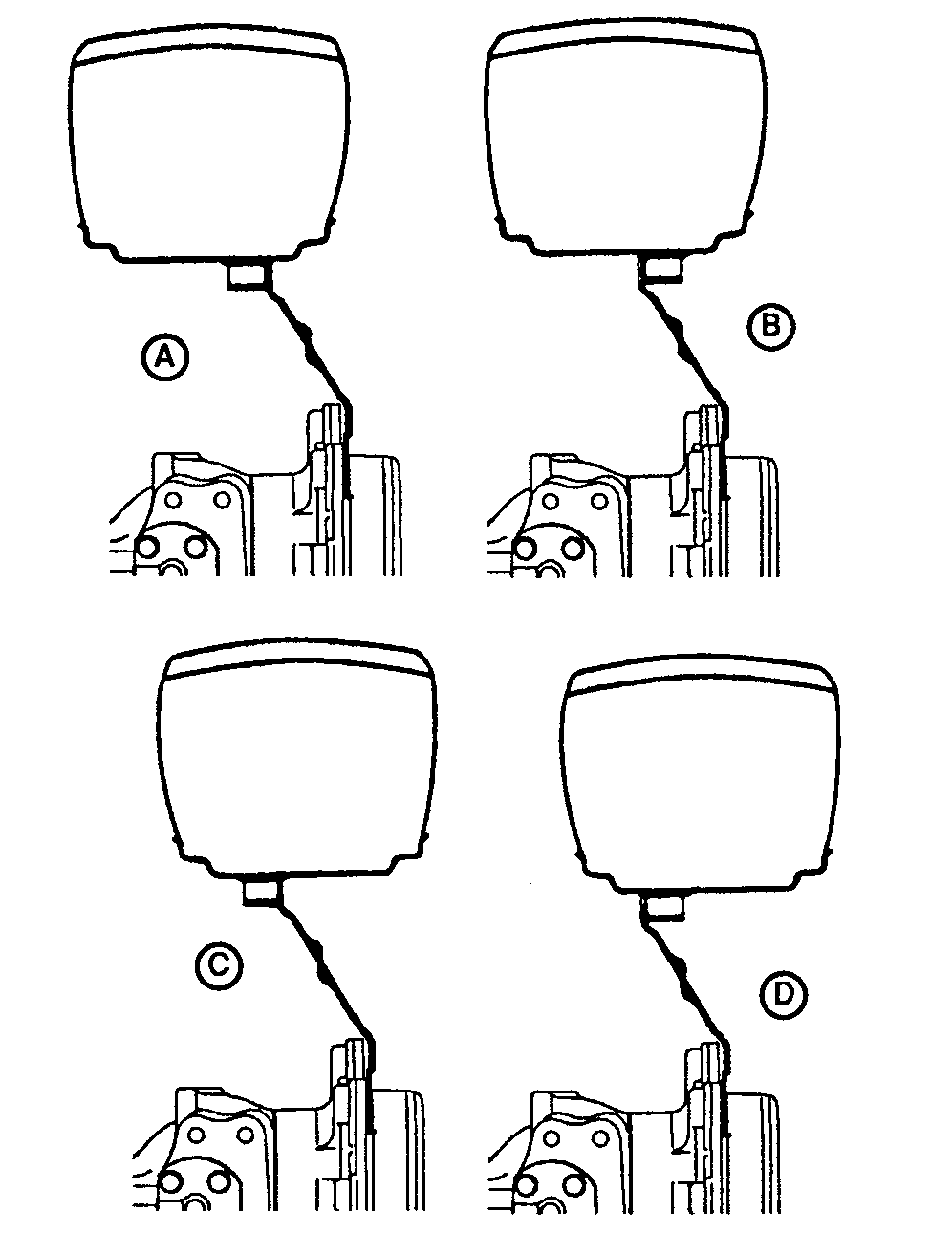

LV601-UN-22APR94

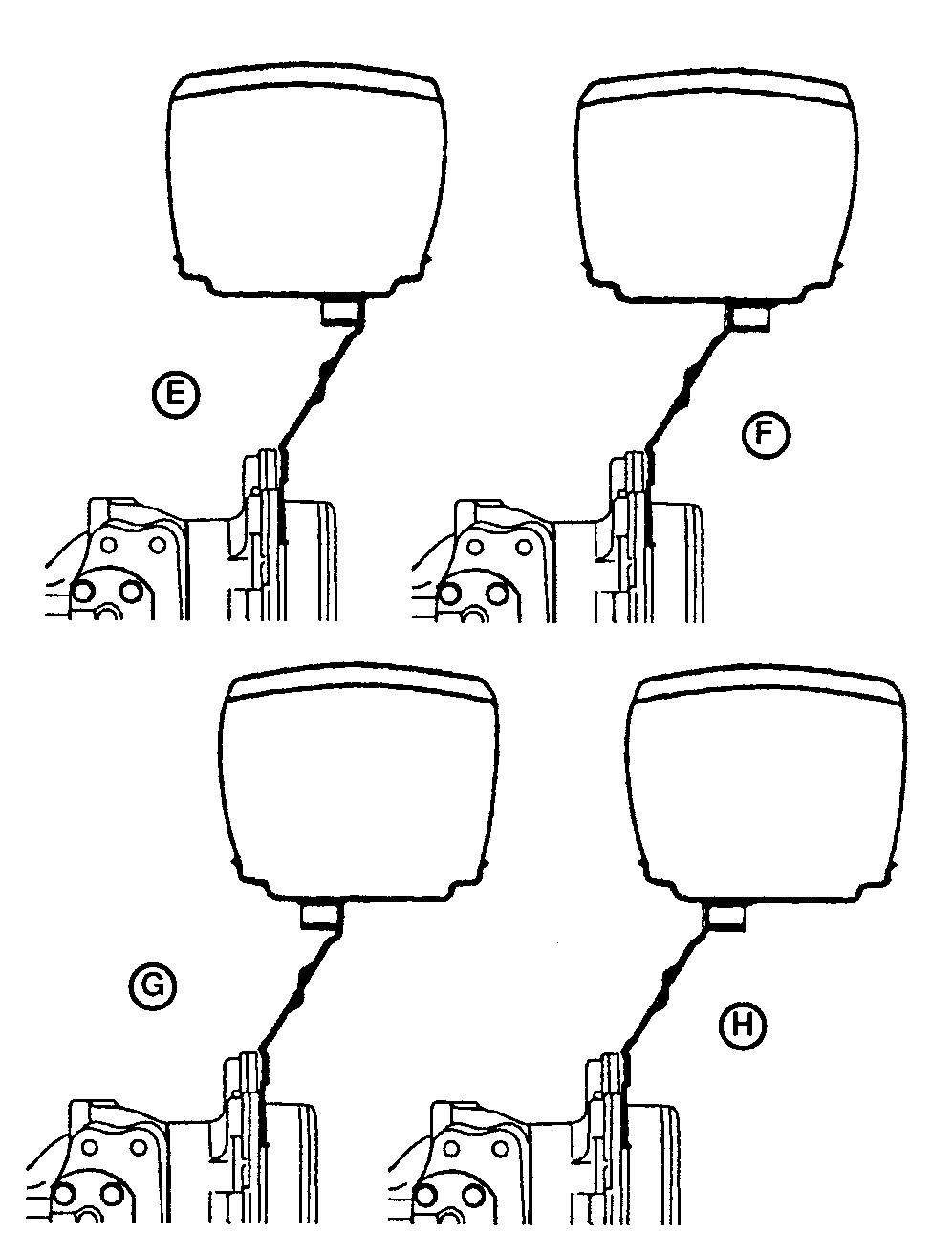

LV602-UN-22APR94
- Die Spurweite bei mehrfach einstellbaren Rädern kann durch Neuanordnung oder Tauschen der Felgen bzw. Umdrehen der Radscheiben geändert werden.
- Außerdem kann die Spurweite eingestellt werden, indem das komplette Rad getauscht, also auf der gegenüberliegenden Seite der Maschine angebaut wird. Dies erlaubt den Wechsel vom Betrieb mit innenliegender Scheibe auf außenliegende Scheibe, ohne dass die Räder zerlegt werden müssen.
- Beim Wechseln der Räder von einer Seite auf die andere muss der Pfeil auf den Reifenwänden in Laufrichtung vorwärts zeigen.
- Die Spurweite kann durch Austauschen der Räder auf die gegenüberliegende Seite oder durch Verwendung von Distanzstücken geändert werden.
- Die Spurweiteneinstellungen werden in der Mitte der Reifen auf Höhe der Achse gemessen.
|
Mehrfach einstellbare Räder des Frontantriebs - Spurweite (von Mittel- zu Mittellinie) |
||||||||
|---|---|---|---|---|---|---|---|---|
|
Ohne Distanzstück |
||||||||
|
Reifen |
A |
B |
C |
D |
E |
F |
G |
H |
|
11,2R24 (280/85R24) |
1300 mm (51,1 in) |
1398 mm (55,0 in) |
1500 mm (59,0 in) |
1596 mm (62,8 in) |
1700 mm (66,9 in) |
1798 mm (70,7 in) |
1900 mm (74,8 in) |
1998 mm (78,6 in) |
|
11,2R28 (280/85R28) |
1334 mm (52,5 in) |
1430 mm (56,2 in) |
1466 mm (57,7 in) |
1562 mm (61,4 in) |
1734 mm (68,2 in) |
1830 mm (72,0 in) |
1866 mm (73,4 in) |
1962 mm (77,2 in) |
|
12,4R24 (320/85R24) |
Behinderungen |
1398 mm (55,0 in) |
1500 mm (59,0 in) |
1596 mm (62,8 in) |
1700 mm (66,6 in) |
1798 mm (70,7 in) |
1900 mm (74,8 in) |
1998 mm (78,6 in) |
|
13,6R24 (340/85R24) |
Behinderungen |
1396 mm (54,9 in) |
1500 mm (59,0 in) |
1596 mm (62,8 in) |
1700 mm (66,9 in) |
1796 mm (70,7 in) |
1900 mm (74,8 in) |
1996 mm (77,5 in) |
|
13,6R28 (340/85R28) |
Behinderungen |
1396 mm (54,9 in) |
1504 mm (59,2 in) |
1600 mm (62,9 in) |
1700 mm (66,9 in) |
1796 mm (70,7 in) |
1904 mm (74,9 in) |
2000 mm (78,7 in) |
|
14,9R24 (380/85R24) |
Behinderungen |
1396 mm (54,9 in) |
1504 mm (59,2 in) |
1600 mm (62,9 in) |
1700 mm (66,9 in) |
1796 mm (70,7 in) |
1904 mm (74,9 in) |
2000 mm (78,7 in) |
|
230/95R32 |
1300 mm (51,2 in) |
1400 mm (55,1 in) |
1504 mm (59,2 in) |
1602 mm (63,1 in) |
1702 mm (67,0 in) |
1800 mm (70,9 in) |
1904 mm (75,0 in) |
2004 mm (78,9 in) |
|
230/95R48 |
1332 mm (52,4 in) |
1371 mm (54,0 in) |
1535 mm (60,4 in) |
1574 mm (62,0 in) |
1732 mm (68,2 in) |
1771 mm (69,7 in) |
1935 mm (76,2 in) |
1974 mm (77,7 in) |
|
380/70R20 |
1342 mm (52,8 in) |
1452 mm (57,1 in) |
1544 mm (60,7 in) |
1626 mm (64,0 in) |
1642 mm (64,6 in) |
1752 mm (68,9 in) |
1844 mm (72,5 in) |
1954 mm (76,9 in) |
|
380/70R24 |
Behinderungen |
1396 mm (54,9 in) |
1500 mm (59,0 in) |
1596 mm (62,8 in) |
1700 mm (66,9 in) |
1796 mm (70,7 in) |
1900 mm (74,8 in) |
1996 mm (78,5 in) |
|
400/80R24 |
Behinderungen |
1396 mm (54,9 in) |
1500 mm (59,0 in) |
1596 mm (62,8 in) |
1700 mm (66,9 in) |
1796 mm (70,7 in) |
1900 mm (74,8 in) |
1996 mm (78,5 in) |
|
440/65R24 |
Behinderungen |
Behinderungen |
1508 mm (59,3 in) |
1604 mm (63,1 in) |
1692 mm (66,6 in) |
1788 mm (70,3 in) |
1908 mm (75,1 in) |
2004 mm (78,8 in) |
|
480/65R24 |
Behinderungen |
Behinderungen |
1504 mm (59,2 in) |
1600 mm (62,9 in) |
1700 mm (66,9 in) |
1796 mm (70,7 in) |
1904 mm (74,9 in) |
2000 mm (78,7 in) |
|
Mehrfach einstellbare Räder des Frontantriebs - Spurweite (von Mittel- zu Mittellinie) |
||||||||
|---|---|---|---|---|---|---|---|---|
|
Distanzstück 60 mm |
||||||||
|
Reifen |
A |
B |
C |
D |
E |
F |
G |
H |
|
11,2R24 (280/85R24) |
1420 mm (55,9 in) |
1518 mm (59,8 in) |
1620 mm (63,8 in) |
1716 mm (67,6 in) |
1820 mm (71,7 in) |
1918 mm (75,5 in) |
2020 mm (79,5 in) |
2118 mm (83,4 in) |
|
11,2R28 (280/85R28) |
1454 mm (57,2 in) |
1550 mm (61 in) |
1586 mm (62,4 in) |
1682 mm (66,2 in) |
1854 mm (73 in) |
1950 mm (76,8 in) |
1986 mm (78,2 in) |
1982 mm (78 in) |
|
12,4R24 (320/85R24) |
1420 mm (55,9 in) |
1518 mm (59,8 in) |
1620 mm (63,8 in) |
1716 mm (67,6 in) |
1820 mm (71,7 in) |
1918 mm (75,5 in) |
2020 mm (79,5 in) |
2118 mm (83,4 in) |
|
13,6R24 (340/85R24) |
1420 mm (55,9 in) |
1516 mm (59,7 in) |
1620 mm (63,8 in) |
1716 mm (67,6 in) |
1820 mm (71,7 in) |
1916 mm (75,4 in) |
2020 mm (79,5 in) |
2116 mm (83,3 in) |
|
13,6R28 (340/85R28) |
1420 mm (55,9 in) |
1516 mm (59,7 in) |
1624 mm (63,9 in) |
1720 mm (67,7 in) |
1820 mm (71,7 in) |
1916 mm (75,4 in) |
2024 mm (79,7 in) |
2120 mm (83,5 in) |
|
14,9R24 (380/85R24) |
1420 mm (55,9 in) |
1516 mm (59,7 in) |
1624 mm (63,9 in) |
1720 mm (67,7 in) |
1820 mm (71,7 in) |
1916 mm (75,4 in) |
2024 mm (79,7 in) |
2120 mm (83,5 in) |
|
230/95R32 |
1420 mm (55,9 in) |
1516 mm (59,7 in) |
1624 mm (63,9 in) |
1722 mm (67,8 in) |
1822 mm (71,7 in) |
1920 mm (75,6 in) |
2024 mm (79,7 in) |
2124 mm (83,6 in) |
|
230/95R48 |
1452 mm (57,2 in) |
1491 mm (58,7 in) |
1655 mm (65,2 in) |
1694 mm (66,7 in) |
1852 mm (72,9 in) |
1891 mm (74,4 in) |
2055 mm (80,9 in) |
2094 mm (82,4 in) |
|
380/70R20 |
1462 mm (57,6 in) |
1572 mm (61,9 in) |
1654 mm (65,1 in) |
1746 mm (68,7 in) |
1762 mm (69,4 in) |
1872 mm (73,7 in) |
1964 mm (77,3 in) |
2074 mm (81,7 in) |
|
380/70R24 |
1405 mm (55,3 in) |
1516 mm (59,7 in) |
1620 mm (63,8 in) |
1720 mm (67,7 in) |
1820 mm (71,7 in) |
1916 mm (75,4 in) |
2020 mm (79,5 in) |
2116 mm (83,3 in) |
|
400/80R24 |
1405 mm (55,3 in) |
1516 mm (59,7 in) |
1620 mm (63,8 in) |
1720 mm (67,7 in) |
1820 mm (71,7 in) |
1916 mm (75,4 in) |
2020 mm (79,5 in) |
2116 mm (83,3 in) |
|
440/65R24 |
1420 mm (55,9 in) |
1508 mm (59,4 in) |
1628 mm (64,1 in) |
1724 mm (67,9 in) |
1812 mm (71,3 in) |
1908 mm (75,1 in) |
2028 mm (79,8 in) |
2124 mm (83,6 in) |
|
480/65R24 |
1420 mm (55,9 in) |
1516 mm (59,7 in) |
1624 mm (63,9 in) |
1720 mm (67,7 in) |
1820 mm (71,7 in) |
1916 mm (75,4 in) |
2024 mm (79,7 in) |
2120 mm (83,5 in) |
|
