Einstellung der Lenkanschläge

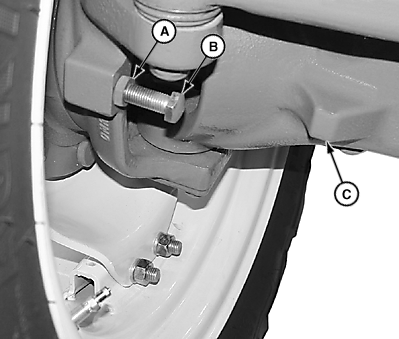

LV14733-UN-25AUG11

Frontantriebsachse

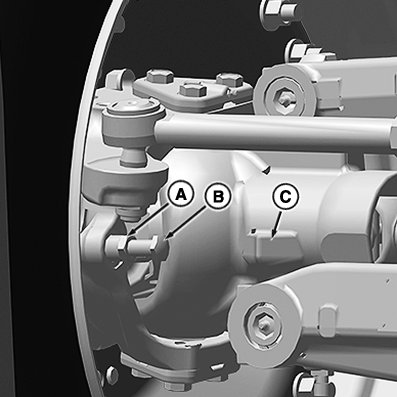

RXA0155955-UN-01DEC16

GEFEDERTE VORDERACHSE

A - Lenkanschlag-Kontermutter

B - Lenkanschlag-Schraube

C - Lenkanschlag

1. Vorderteil der Maschine anheben und abstützen, sodass die Achse des mechanischen Frontantriebs bis zum Anschlag ausgelenkt werden kann.

2. Lenkrad langsam nach links drehen, bis das Ende des Lenkzylinderwegs erreicht ist, der Lenkvorgang angehalten wird oder die Reifen maximal 25 mm (1 in) vom Kühlerschutzgitter oder den Seitenverkleidungen entfernt sind.

3. Die linke Seite der Achse gegen den Anschlag anheben und den Abstand zwischen Reifen und nächstliegendem Maschinenteil messen. Der Abstand muss mindestens 25 mm (1 in.) betragen.

4. Die Kontermutter (A) am Lenkanschlag lösen und die Lenkanschlag-Schraube (B) so verstellen, dass sie den Lenkanschlag (C) berührt. Bei Bedarf die Anschlagschraube (A) kürzen, um den maximalen Lenkwinkel zu erreichen.

5. Die Kontermutter (A) der Lenkanschlag-Schraube mit dem vorgeschriebenen Drehmoment festziehen.

   Prüfpunkt	Maß	Spezifikation
   Kontermutter der Lenkanschlag-Schraube	Drehmoment	125 N·m (92 lb-ft)

6. Rad ganz nach links einschlagen. Achsschenkelgehäuse fünf Mal gegen den Lenkanschlag schlagen.

7. Die Kontermuttern der Lenkanschlag-Schraube noch einmal mit dem vorgeschriebenen Drehmoment anziehen.

8. Schritte für die rechte Seite wiederholen.

HINWEIS: Wenn bei Verwendung großer Reifen eine weite Spurweite eingestellt wird, vergrößert sich der Wendekreis etwas.
