Schmieren der gefederten Vorderachse

WARTUNGSINTERVALL
	Alle 250 Betriebsstunden

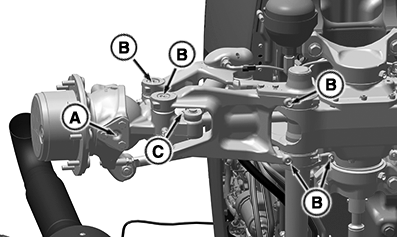

RXA0150969-UN-02DEC16

Rechte Untersicht der gefederten Vorderachse

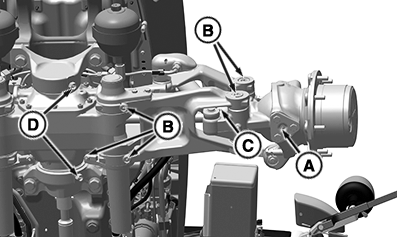

RXA0150970-UN-02DEC16

Linke Untersicht der gefederten Vorderachse

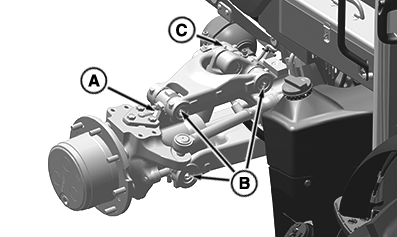

RXA0150971-UN-02DEC16

Linke Draufsicht der gefederten Vorderachse

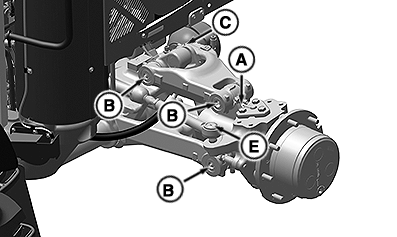

RXA0150972-UN-02DEC16

Rechte Draufsicht der gefederten Vorderachse

A - Schmierstelle des oberen/unteren Königzapfens

B - Schmierstelle des oberen/unteren Schwenkarms

C - Schmierstelle des Zylinders der gefederten Vorderachse

D - Schmierstelle des Achsdrehpunkts

Mehrere Schuss Mehrzweckfett (siehe "Kraftstoff, Schmiermittel und Kühlmittel") an der gefederten Vorderachse auftragen.

HINWEIS: Bei Betrieb unter extrem nassen und schlammigen Bedingungen ist tägliche Wartung erforderlich.
