Geräteanschluss

RXA0155557-UN-09NOV16

RW21249A-UN-29APR99

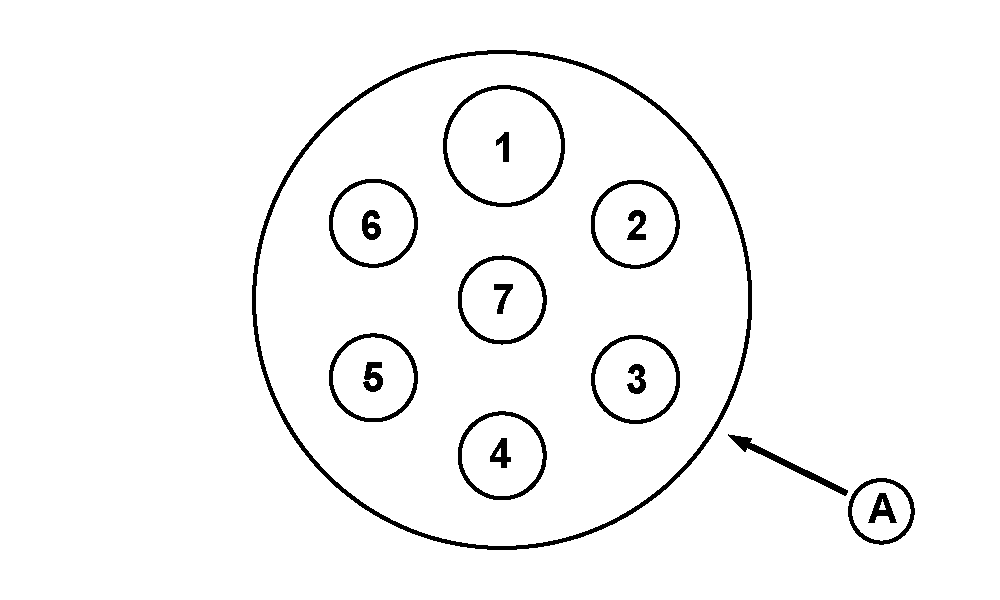

Klemmenanschlüsse

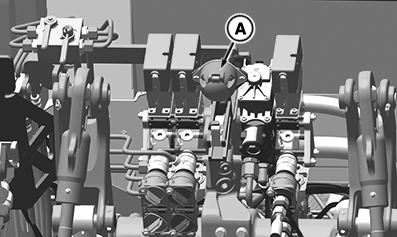

A - Geräteanschluss

HINWEIS: Passende 7-polige Stecker sind beim John Deere Händler erhältlich.

Die hinten angebrachte 7-polige Steckdose (A) dient als Anschluss für Leuchten, Blinkleuchten und andere ferngesteuerte elektrische Geräte des Anhängers und der Anbaugeräte an die elektrische Anlage der Maschine.

Klemmennummer	Funktion
1	Linker Blinker
2	Zusatzstrom
3	Masse
4	Rechter Blinker
5	Rücklicht rechts
6	Bremsleuchten
7	Rücklicht links

Immer eine Zusatzbeleuchtung am gezogenen Anbaugerät anbringen, wenn die hinteren Leuchten und andere Beleuchtung verdeckt sind.
