Zusatzsteckdosenleiste

RXA0153603-UN-29AUG16

RXA0131998-UN-06MAY13

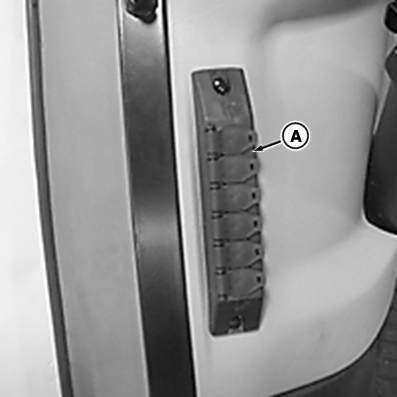

A - Zusatzsteckdosenleiste

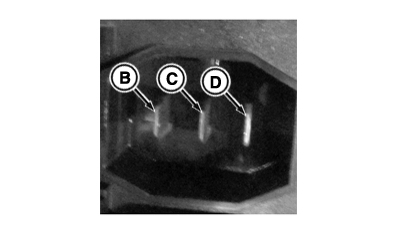

B - Batteriestrom (ungeschaltet)

C - Masse

D - Batteriestrom (geschaltet)

WICHTIG: Die Steckdosenleiste ist nicht gegen Spannungsspitzen geschützt. Elektrische Geräte mit programmierbarem Speicher müssen vor Schäden durch Überspannung und Spannungsstöße geschützt werden.

Steckdosenleiste (A) besteht aus sechs 12-V-Steckdosen mit Masseanschluss für die Verwendung von zusätzlichen Geräten.

Das Pluszeichen (+) auf der Abdeckung zeigt an, dass der Stromkreis ungeschaltet (B) ist. Das negative Symbol (-) auf der Abdeckung zeigt die Schaltungsmasse (C) an. Das Kreissymbol (O) auf der Abdeckung zeigt an, dass der Stromkreis geschaltet (D) ist. Steckdosen sind durch eine 30-A-Sicherung geschützt.

Verschiedene Adapter sind beim John Deere Händler erhältlich. Adapter werden direkt an die Steckdosenleiste angeschlossen. Um zu geschalteter Stromversorgung am Adapter zu wechseln, die kleine Zunge am Ende des Stecker-Schlitzes entfernen und den Stecker um 180° drehen.
