Überprüfung von Kraftheber und Zugpendel auf Verschleiß

WARTUNGSINTERVALL
	Alle 250 Betriebsstunden

Alle Kraftheber- und Zugpendelkomponenten auf möglichen Verschleiß und Schäden überprüfen.

Verschlissene Teile nach Bedarf austauschen.

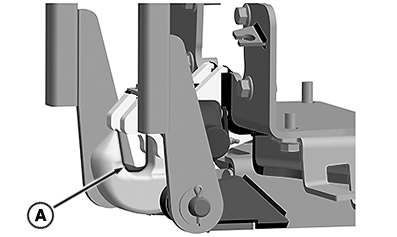

RXA0155967-UN-13DEC16

Hydraulische Wagenanhängevorrichtung

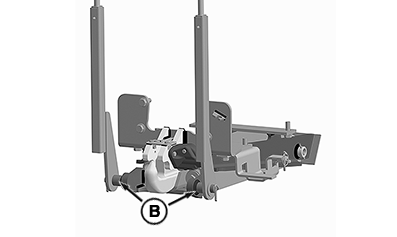

RXA0156144-UN-13DEC16

Hubarme der hydraulischen Wagenanhängevorrichtung

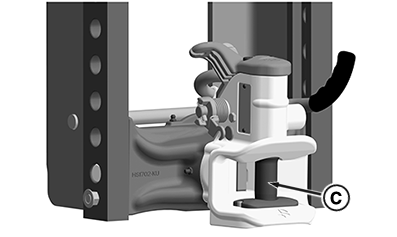

RXA0156140-UN-14DEC16

Automatische Wagenanhängevorrichtung (Zylinderbolzen)

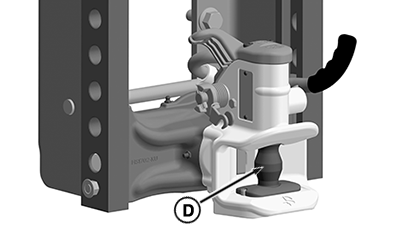

RXA0156138-UN-13DEC16

Automatische Wagenanhängevorrichtung (Kugelbolzen)

A - Verschleißstelle der hydraulischen Wagenanhängevorrichtung

B - Verschleißstelle des Hubarms der hydraulischen Wagenanhängevorrichtung

C - Automatische Wagenanhängevorrichtung mit Zylinderbolzen

D - Automatische Wagenanhängevorrichtung mit Kugelbolzenverschleißstelle

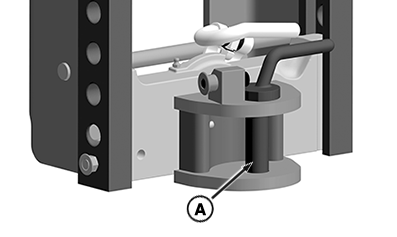

RXA0156139-UN-14DEC16

Wagenanhängevorrichtung CUNA C

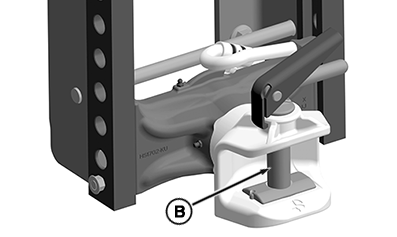

RXA0156136-UN-14DEC16

Manuelle Wagenanhängevorrichtung

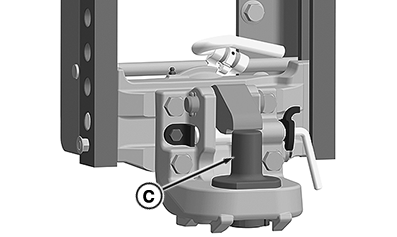

RXA0156141-UN-14DEC16

Höhenverstellbarer Piton-Fix Anhängezapfen

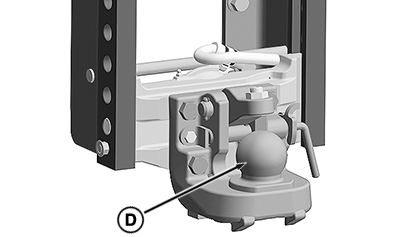

RXA0156143-UN-14DEC16

Kugelkopfkupplung 80 mm

A - Verschleißstelle der Wagenanhängevorrichtung CUNA C

B - Verschleißstelle der manuellen Wagenanhängevorrichtung

C - Verschleißstelle des höhenverstellbaren Piton-Fix Anhängezapfens

D - Verschleißstelle der Kugelkopfkupplung 80 mm
