Auswahl der Zapfwellen-Zugpendelstellung

RXA0153739-UN-06SEP16

RXA0153744-UN-07SEP16

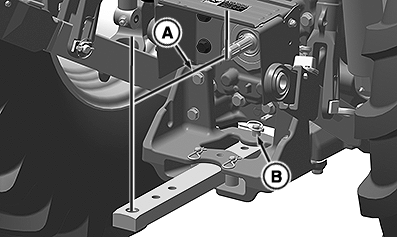

A - Zapfwellenende zu Anhängebolzenloch

B - Einstellstift des Zugpendels

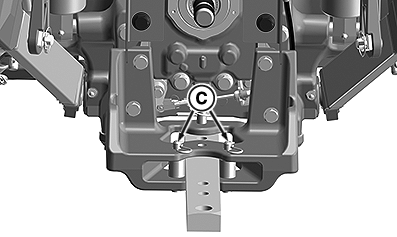

C - Führungsstifte des Zugpendels

ACHTUNG: Sicherstellen, dass die Zapfwelle ausgeschaltet ist, zu einem kompletten Stillstand gekommen ist und abkühlen konnte, bevor Anbaugeräte an- oder abgebaut werden.

Das Zugpendel muss auf die richtige Position für gezogene zapfwellenbetriebene Anbaugeräte eingestellt sein. Zugpendel auf die kürzeste Position für an der Dreipunktaufhängung montierte Zapfwellen-Anbaugeräte setzen.

1. Abstand vom Zapfwellenende zum Anhängebolzenloch (A) messen und nach Bedarf für die Anwendung einstellen.

2. Einstellstift des Zugpendels (B) entfernen, Zugpendellänge einstellen und Stift ersetzen.

3. Zugpendel auf die Mittelstellung setzen (kein Versatz) und Führungsstifte (C) installieren, um Zugpendelbewegungen zu verhindern.

Zapfwellenende zu Anhängebolzenloch
540 und 540E (6 Keile)	350 mm (13,78 in) oder 400 mm (15,75 in)
1000 und 1000E (21 Keile)	400 mm (15,75 in.)
