Heckzapfwelle betätigen

RXA0152706-UN-26JUL16

RXA0153745-UN-07SEP16

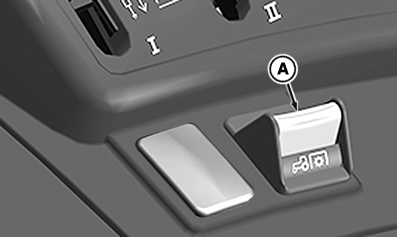

A - Schalter der Heckzapfwelle

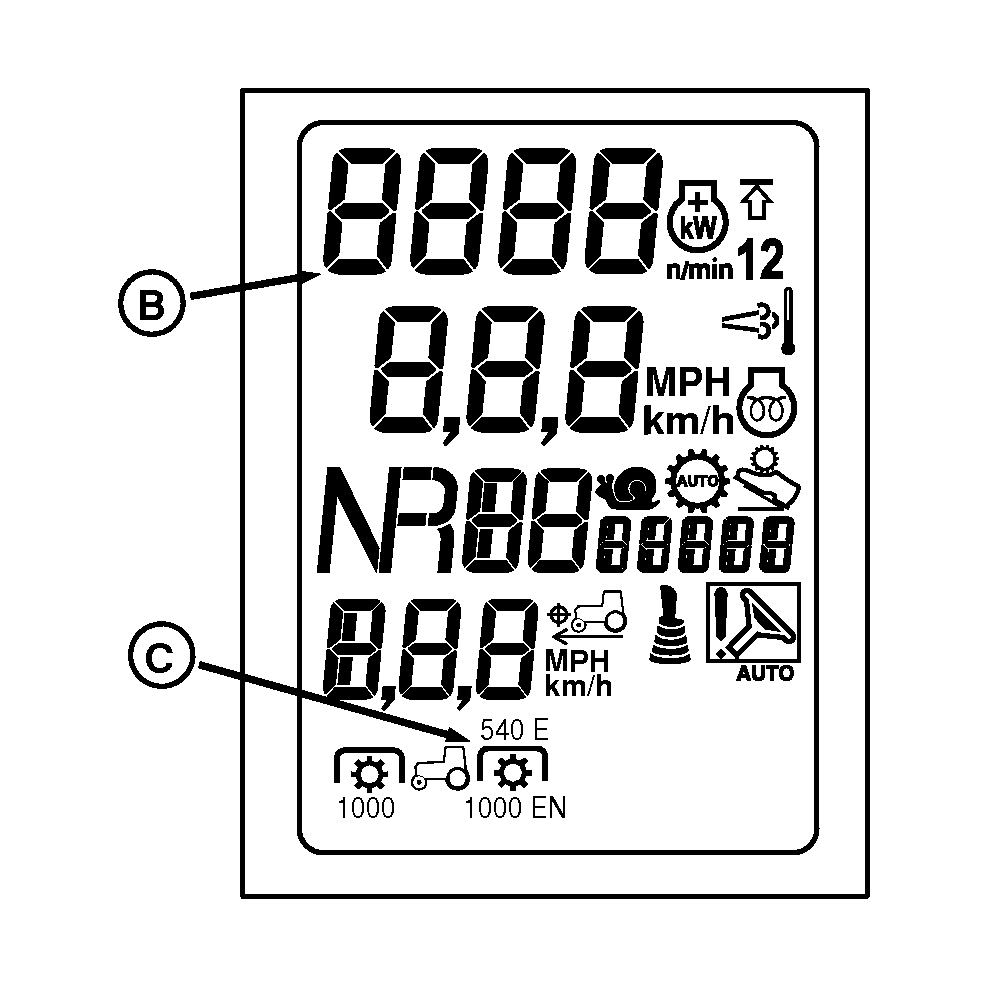

B - Drehzahlmesser

C - Heckzapfwellenanzeige

ACHTUNG: Wenn die Zapfwelle beim Motorstart einrückt, den John Deere Händler zur Wartung aufsuchen.

HINWEIS: Der Motor startet mit eingerastetem Zapfwellenschalter, der Schalter muss aber aus- und wieder eingeschaltet werden, bevor die Zapfwelle einrückt.

1. Motor starten und auf die korrekte Nenndrehzahl für die Zapfwellenanwendung einstellen. Drehzahlmesser (B) für die Motordrehzahl beobachten.

   Zapfwelle	Motordrehzahl (1/min)
   540/1000	2100
   540E/1000E	1645

2. Heckzapfwellenschalter (A) nach unten und vorne drücken, um die Zapfwelle einzurücken. Die Heckzapfwellenanzeige (C) und der Zapfwellenmodus leuchten in der primären Anzeigeeinheit auf.

3. Heckzapfwellenschalter (A) nach hinten ziehen, um die Zapfwelle auszurücken.

   ACHTUNG: Wird bei aktivierter Zapfwelle der Fernbedienungsschalter gedrückt, rückt die Zapfwelle unabhängig davon aus ob die Fernbedienung aktiviert ist oder nicht.
