Übersicht der Abgasfilterreinigung

Überblick:

WICHTIG: Während einer manuellen Reinigung des Abgasfilters muss der Bereich über und um den Motor frei von entflammbaren Gegenständen sein. Es können Abgastemperaturen von bis zu 550 °C (1022 °F) erreicht werden.

Der Abgasfilter muss regelmäßig gewartet werden. Einige Wartungsvorgänge sind für den Fahrer erkennbar. Bei anhaltend hoher Belastung sowie unter anderen Bedingungen, erzeugt der Motor ausreichend hohe Temperaturen, um Rußansammlungen im Abgasfilter auf natürliche Weise zu entfernen.

Wenn sich im Abgasfilter größere Rußmengen angesammelt haben, fordert die Infobord-Anzeige eine Abgasfilterreinigung an. Bei dieser Anforderung muss sich das Gerät an einer geeigneten Stelle mit ausreichend Belüftung befinden bzw. zu einer geeigneten Stelle gebracht werden. Die Motordrehzahl muss stets über 1200 U/min liegen und die Filterreinigung muss ohne Unterbrechung durchgeführt werden können. Wenn die Maschine zur Ausführung von Arbeiten eingesetzt wird, erfolgt die Filterreinigung in den meisten Fällen ohne oder nur mit geringfügiger Beeinträchtigung der Anwendung.

Die Symbole, die auf der Benutzerschnittstelle angezeigt werden, sind abgebildet. Diese Symbole werden innerhalb der Informations- und primären Anzeige dargestellt.

Neben den Symbolen gibt es Benachrichtigungen, Alarme und Fehlercodes in Verbindung mit der Abgasfilterreinigung. Diese Meldungen erscheinen auf der Informationsanzeige, um den Fahrer darauf aufmerksam zu machen.

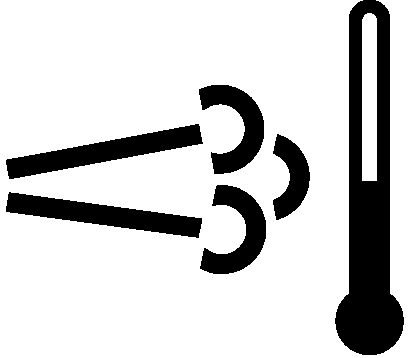

Abgassystemtemperatur/Filterreinigungsanzeige

H94829-UN-13OCT09

Symbol der Abgassystemtemperatur/Filterreinigung

Erscheint auf der Primäranzeige als beleuchtetes Symbol. Wenn dieses Symbol leuchtet, ist die Abgassystemtemperatur hoch genug, um eine automatische Filterreinigung zu ermöglichen bzw. eine Filterreinigung wird aktuell durchgeführt.

Die automatische Abgasfilterreinigung wird gestartet, wenn Schwefel- oder Harnstoffrückstände im Abgasfilter ein bestimmtes Niveau erreichen und die Motordrehzahl über 1200 U/min liegt. Das Symbol für die Motorsystemtemperatur/Filterreinigung leuchtet während der Abgasfilterreinigung dauerhaft. Die automatische Abgasfilterreinigung wird eingeleitet und durchgeführt, ohne dass der Fahrer dabei eingreifen muss.

Symbol für autom. Filterreinigung:

RXA0152960-UN-21JUL16

Auswahl der automatischen Filterreinigung

Dies Symbol ist im Motormenü der Informationsanzeige zu finden. Änderungen dieser Einstellung führen mit der Zeit zu einer Verringerung der Maschinenleistung. Durch Auswahl dieser Option im Motormenü kann der Fahrer zwischen "Automatische Reinigung" und "Reinigung deaktiviert" wählen.

Die Einstellung stets bei "Automatische Reinigung" belassen, bis eine Bedingung vorliegt, bei der hohe Abgastemperaturen nicht hinnehmbar sind. Jedes Mal, wenn die Zündung ausgeschaltet wird, kehrt die Einstellung zur automatischen Reinigung zurück.

ACHTUNG: Unter bestimmten Umständen können hohe Abgastemperaturen in Verbindung mit einer Abgasfilterreinigung eine Gefahr darstellen oder einen möglichen Brand auslösen. Die Wahl der Einstellung "Reinigung deaktiviert" kann bei bestimmten Anwendungen vorteilhaft sein. Tätigkeiten im Zusammenhang mit Abluftleitungen auf engem Raum bei denen in unmittelbarer Nähe zu brennbaren Materialien gearbeitet wird usw. sollten hierbei berücksichtigt werden.

WICHTIG: Die häufige Deaktivierung des Filterreinigungsvorgangs führt zu einer verringerten Motorleistung und macht eine häufigere Abgasfilterreinigung bei geparkter Maschine erforderlich.

HINWEIS: Für zusätzliche Informationen zur Anzeigennavigation siehe “Navigation im Basismenü” im Abschnitt "Funktionsweise der Anzeigen, Software und Elektronik".

Symbol für Filterreinigung:

RXA0152961-UN-21JUL16

Auswahl der Filterreinigung

WICHTIG: Wenn der Fahrer die Kontrollleuchten ignoriert und die Maschine weiterhin betreibt, ohne eine automatische Reinigung zuzulassen, wird die Motorleistung reduziert. Eine Abgasfilterreinigung bei geparkter Maschine muss durchgeführt werden. Bei anhaltender Missachtung muss ein John Deere Händler eine Abgasfilter-Servicereinigung vornehmen.

Dies Symbol ist im Motormenü der Informationsanzeige zu finden. Sofern zulässig, kann eine Filterreinigung bei geparktem Fahrzeug über dieses Menü durchgeführt werden. Wenn es nicht möglich ist, regelmäßig eine automatische Reinigung des Abgasfilters durchzuführen oder wenn der Abgasfilter verstopft ist, muss eine Reinigung bei geparkter Maschine vorgenommen werden. Wenn das System keine Reinigung bei geparkter Maschine erfordert, kann das Symbol für die Filterreinigung nicht ausgewählt werden.

Filterreinigung bei geparkter Maschine:

ACHTUNG: Die Abgasfilterreinigung bei geparkter Maschine erzeugt hohe Abgastemperaturen und dauert 30-45 Minuten. Maschine in einem Bereich mit ausreichender Belüftung in einigem Abstand zu brennbaren Materialien abstellen.

WICHTIG: Sobald der Reinigungsvorgang bei geparkter Maschine eingeleitet wurde, muss er ohne Unterbrechung durchgeführt werden können.

1. Kraftstoffstand prüfen. Nach Bedarf füllen.

2. Maschine an einem geeigneten Platz abstellen, Zapfwelle ausrücken und jegliche Hilfsfunktionen deaktivieren und alle Anbaugeräte Komplett bis zum Boden absenken.

3. Motordrehzahl auf unteren Leerlauf einstellen.

4. Während der Abgasfilterreinigung dürfen KEINE weiteren Maschinenfunktionen betätigt werden. Ausgenommen sind solche, die für eine eventuelle Notabstellung der Maschine erforderlich wären.

5. "Symbol für Filterreinigung" in der Informationsanzeige auswählen.

6. Auf der Anzeige erscheint die Meldung "Filterreinigung bei geparkter Maschine einleiten". "Start" drücken, um zu beginnen.

7. Eine Liste mit den zu beachtenden Bedingungen erscheint daneben. Wenn alle Felder geprüft wurden, zum Start die Taste "Annehmen" auf dem Navigationsfeld drücken.

8. "Weiter" auswählen und die Taste "Annehmen" erneut drücken, um den Vorgang einzuleiten.

9. Der Vorgang muss ohne Unterbrechungen durchgeführt werden können. Die Motordrehzahl erhöht sich ohne Eingreifen des Fahrers. Eine Fortschrittsanzeige wird auf der Informationsanzeige während des Vorgangs angezeigt.

10. Es erscheint eine Meldung "Abgasfilterreinigung abgeschlossen", wenn der Vorgang erfolgreich beendet wurde. “OK” auswählen, um das Menü zu verlassen.

11. Wenn der Vorgang nicht abgeschlossen wurde, erscheint eine Fehlermeldung in Bezug auf eine der folgenden Bedingungen:

    1. Gasverstellung wurde nicht auf unteren Leerlauf gestellt.

    2. Maschine nicht in Parkstellung und Radgeschwindigkeit festgestellt.

    3. Zapfwellendrehzahl festgestellt.

    4. Filterreinigung konnte nicht abgeschlossen werden. Wenn dieser Fehler auftritt, wird empfohlen, die Maschine zur Wartung zum John Deere Händler zu bringen.

12. Maschinenbetrieb wie gewohnt fortsetzen.

    HINWEIS: Wenn die Maschine nicht wieder eingesetzt werden soll, den Motor wieder auf normale Betriebstemperatur bringen, bevor er abgestellt wird.

Abgasfilter-Servicereinigung

RXA0153450-UN-19AUG16

Warnanzeigen

A - Stoppanzeige

B - Warnanzeige

C - Informationsanzeige

WICHTIG: Wiederholtes Abbrechen oder Ignorieren der Stoppanzeige (A), der Warnanzeige (B) oder der Informationsanzeige (C) zur Durchführung einer Abgasfilterreinigung bei geparkter Maschine führt zu weiteren Motorleistungsbegrenzungen, die schließlich eine Wartung durch den Händler erforderlich machen.

Wenn die Stoppanzeige (A) leuchtet und gleichzeitig ein entsprechender Abgas-Fehlercode angezeigt wird, John Deere Händler kontaktieren.

Hinweise zur Vermeidung einer Servicereinigung:

• Kraftstoff mit sehr geringem Schwefelgehalt verwenden.
• Unnötigen Leerlauf vermeiden.
• Eine Deaktivierung der Abgasfilterreinigung vermeiden, wenn es nicht unbedingt erforderlich ist.
• Eine Unterbrechung des Reinigungsvorgangs vermeiden, wenn es nicht unbedingt erforderlich ist.
• Wenn möglich, Motor nicht ausschalten, solange die Kontrollleuchte für Abgasfilterreinigung leuchtet.
• Die angezeigten Informationen für den Fahrer beachten und entsprechend vorgehen.
