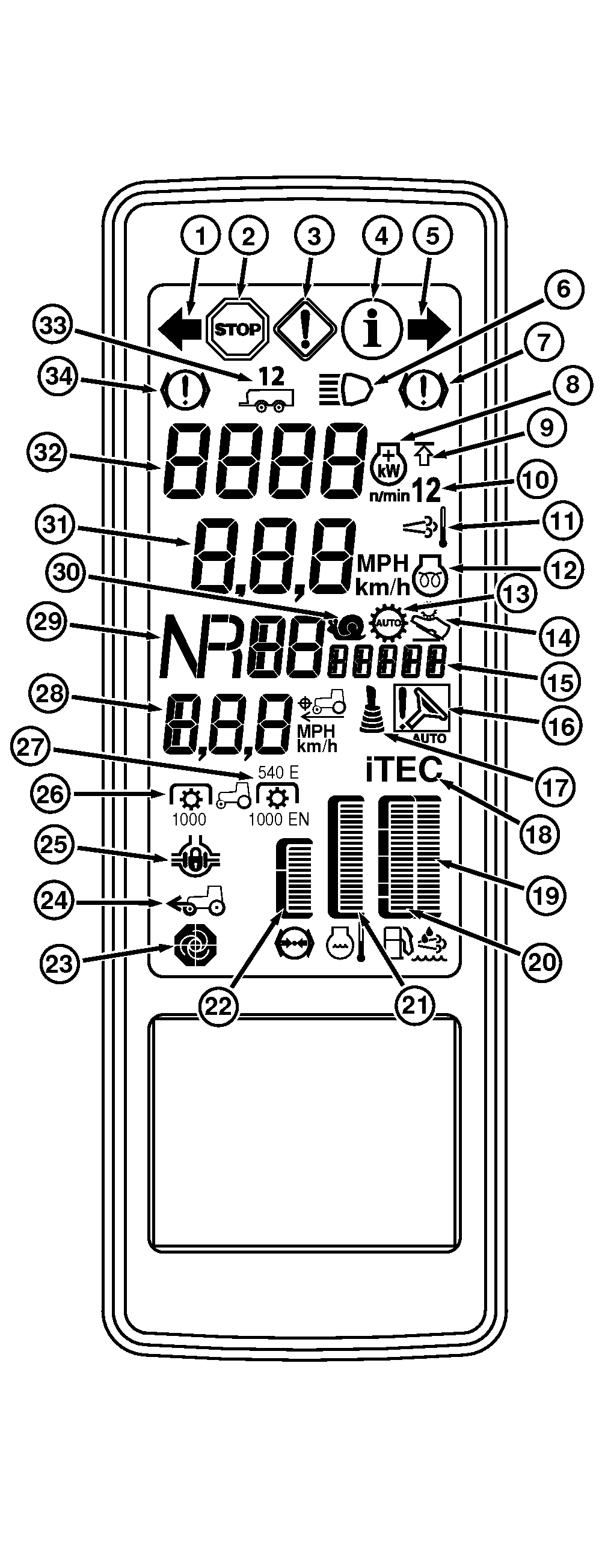

Primäranzeige

RXA0153095-UN-28JUL16

1 - Kontrollleuchte, Blinker links

2 - Stoppanzeige

3 - Wartungsanzeige

4 - Informationsanzeige

5 - Kontrollleuchte, Blinker rechts

6 - Kontrollleuchte für Fernlicht

7 - Bremssystem-Warnanzeige

8 - Anzeige des Intelligent Power Managements (Leistungserhöhung)

9 - FieldCruise™ Anzeige

10 - FieldCruise™ Auswahlanzeige

11 - Anzeige der Abgasfilterreinigung

12 - Anzeige des Motorvorwärmers

13 - Anzeige der Schaltautomatik

14 - Anzeige für Fußpedalmodus

15 - Gruppen- und Ganganzeige

16 - Nicht belegt

17 - Nicht belegt

18 - iTEC™-Anzeige

19 - Nicht belegt

20 - Kraftstoffstandanzeige

21 - Anzeige der Kühlmitteltemperatur

22 - Manometer der Druckluftbremse

23 - Nicht belegt

24 - Anzeige des Frontantriebs

25 - Anzeige der Differenzialsperre

26 - Frontzapfwellenanzeige

27 - Heckzapfwellenanzeige

28 - Drehzahl einstellen

29 - Aktuelle Fahrtrichtung, Gruppe und Gang

30 - Kriechganganzeige

31 - Fahrgeschwindigkeit des Fahrzeugs

32 - Drehzahlmesser

33 - Anhängeranzeige

34 - Bremssystemstoppanzeige

1	Linker Blinker	Blinkt, wenn der Blinkerschalter auf die linke Seite geschaltet wird.
2	Stopp	Leuchtet auf, wenn eine schwerwiegende Störung auftritt. Motor SOFORT ABSTELLEN und Ursache ermitteln (Fehlermeldung auf der Informationsanzeige prüfen). Fahrzeug bei Bedarf von einem John Deere Händler überprüfen lassen.
3	Anzeige für Wartung	Leuchtet auf, wenn eine Störung auftritt (Fehlermeldung auf der Informationsanzeige prüfen). Fahrzeug bei Bedarf von einem John Deere Händler überprüfen lassen.
4	Informationen	Leuchtet auf, wenn ein möglicher Fehlerzustand festgestellt wurde. Fahrzeug beobachten, um mögliche Problem zu erkennen.
5	Rechter Blinker	Blinkt, wenn der Blinkerschalter auf die rechte Seite geschaltet wird.
6	Fernlicht	Leuchtet auf, wenn die Fahrscheinwerfer auf Fernlicht geschaltet sind.
7	Bremssystem-Warnung	Leuchtet auf, wenn eine Störung des Bremssystems auftritt. Bremssystem funktioniert nicht. Fahrzeug von einem John Deere Händler überprüfen lassen.
8	Intelligent Power Management	Leuchtet auf, wenn die gesteuerte Motorkraftverstärkung eingeschaltet ist.
9	FieldCruise™	Leuchtet auf, wenn maximale Geschwindigkeit eingestellt ist.
10	FieldCruise™-Auswahl	Leuchtet auf, wenn aktuell die maximale Geschwindigkeit eingestellt wird.
11	Abgasfilterreinigung	Leuchtet auf, wenn die Temperatur des Abgasfilters hoch genug ist, um eine aktive Reinigung zu erlauben.
12	Anzeige für Motorvorwärmer	Leuchtet auf, wenn der Motorvorwärmer eingeschaltet ist. Es erfolgt ein Countdown mittels Fahrgeschwindigkeitsanzeige.
13	Schaltautomatik	Leuchtet auf, wenn die Schaltautomatik eingeschaltet ist.
14	Fußpedalmodus	Leuchtet auf, wenn der Fußpedalmodus eingeschaltet wurde.
15	Gruppe und Gang	Zeigt die gewählte Gruppe und den Gang an.
16	AutoTrac (nicht belegt)	Keine Anzeige bei Fahrzeugen ohne AutoTrac bzw. mit Universal-AutoTrac.
17	ISOBUS AUX-Modus (nicht belegt)	Leuchtet auf, wenn der ISOBUS AUX-Modus eingeschaltet ist.
18	iTEC™	Leuchtet auf, wenn iTEC™ eingeschaltet ist.
19	DEF-Anzeige (nicht belegt)	Zeigt die im DEF-Tank verbleibende Menge Diesel-Emissions-Flüssigkeit an.
20	Anzeige für Kraftstoffstand	Zeigt die im Tank verbleibende Kraftstoffmenge an.
21	Anzeige für Kühlmitteltemperatur	Zeigt die Motorkühlmitteltemperatur an. Der rote Bereich zeigt Überhitzung an (Kühlmittelstand zu niedrig, schmutziger Kühler oder verstopftes Sieb). Motor SOFORT ABSTELLEN, um Schäden zu vermeiden. Fahrzeug bei Bedarf von einem John Deere Händler überprüfen lassen.
22	Manometer der Druckluftbremse	Zeigt den Systemdruck der Druckluftbremse an.
23	Anbaugerät-Automatisierung (nicht belegt)	Derzeit nicht verwendet.
24	Frontantrieb	Leuchtet auf, wenn der Frontantrieb eingeschaltet ist.
25	Differenzialsperre	Leuchtet auf, wenn die Differenzialsperre eingeschaltet ist.
26	Frontzapfwelle	Leuchtet auf, wenn die Frontzapfwelle eingeschaltet ist.
27	Heckzapfwelle	Leuchtet auf, wenn die Heckzapfwelle eingeschaltet ist.
28	Einstellgeschwindigkeit	Zeigt die gewählte Zielgeschwindigkeit an.
29	Aktuelle Fahrtrichtung, Gruppe und Gang	Zeigt die Fahrtrichtung (Parken, Neutral, vorwärts, rückwärts), Gruppe und derzeit eingelegten Gang an.
30	Kriechgang	Leuchtet auf, wenn der Kriechgang eingelegt wurde.
31	Fahrgeschwindigkeit der Fahrzeugs	Zeigt die tatsächliche Fahrzeuggeschwindigkeit an.
32	Drehzahlmesser	Zeigt die tatsächliche Motordrehzahl an.
33	Anhänger	Leuchtet auf, wenn ein oder zwei Anhänger angehängt sind und die Kontrollleuchten funktionieren.
34	Bremssystemstopp	Leuchtet auf, wenn eine schwerwiegende Störung des Bremssystems auftritt. Bremssystem funktioniert nicht. Fahrzeug sofort von einem John Deere Händler überprüfen lassen.
