Anbauen eines zapfwellengetriebenen Anbaugeräts

LX1049749-UN-21MAY10

LX1049900-UN-22FEB11

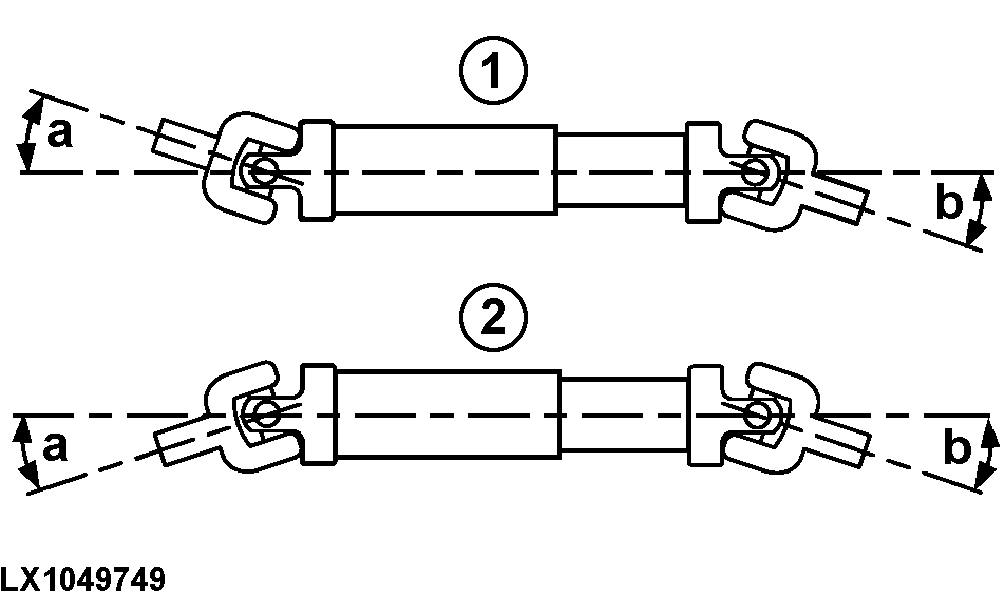

1 - Z-förmige Anordnung

2 - W-förmige Anordnung

ACHTUNG: Sicherstellen, dass die Zapfwelle ausgeschaltet ist, zu einem kompletten Stillstand gekommen ist und abkühlen konnte, bevor Anbaugeräte an- oder abgebaut werden.

Die Zeichnungen zeigen zu Zwecken der Veranschaulichung keine Schutzvorrichtungen an der Antriebswelle. Eine Schutzvorrichtung ist bei Verwendung der Antriebswellen unbedingt erforderlich.

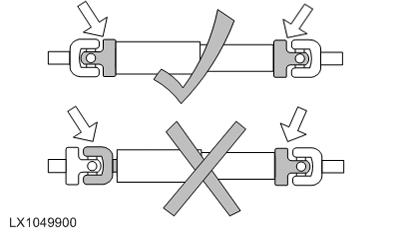

WICHTIG: Bei Teleskop-Antriebswellen müssen die Gabelköpfe an beiden Enden wie gezeigt ausgerichtet sein. Die Gabelköpfe an beiden Enden dürfen nicht im rechten Winkel zueinander stehen.

Die Winkel (a) und (b) an den Kreuzgelenken müssen an beiden Enden der Antriebswelle nahezu gleich sein. In Anwendungen, bei denen dies nicht möglich ist (Kurvenfahrten bei eingeschalteter Zapfwelle), wird die Verwendung einer Weitwinkelgelenkwelle empfohlen.

1. Zapfwelle ausschalten.

2. Motor abstellen und Zündschlüssel abziehen.

3. Zugpendel für die Anwendung einstellen. Siehe "Wahl der Zapfwellen-Zugpendelstellung" in diesem Abschnitt.

4. Zapfwellenabdeckung anheben (bei Klappversion) und Zapfwellenschutz entfernen.

5. Anbaugerät an der Maschine (Zugpendel oder Dreipunktaufhängung) anbauen, bevor es an der Zapfwelle angeschlossen wird. Kraftheber ganz anheben (Transportstellung), wenn er nicht verwendet werden soll.

6. Bei abgestelltem Motor die Zapfwellen-Antriebswelle mit der Hand drehen, um die Verzahnung auszurichten. Antriebswelle des Anbaugeräts mit der Zapfwelle verbinden, bis die Antriebswellenverriegelung einrastet. An der Antriebswelle des Anbaugeräts ziehen, um sicherzustellen, dass sie an der Zapfwelle verriegelt ist.

7. Zapfwellenabdeckung absenken. Nachprüfen, ob alle Schutzvorrichtungen angebracht und in gutem Zustand sind. Abschirmungen der Antriebswelle des Anbaugeräts prüfen, um sicherzustellen, dass sie sich frei auf der Welle drehen. Bei Bedarf schmieren oder instand setzen.
