Anbaugerät vorbereiten

HINWEIS: Zur Ermittlung der Anbaugerätekategorie siehe Betriebsanleitung.

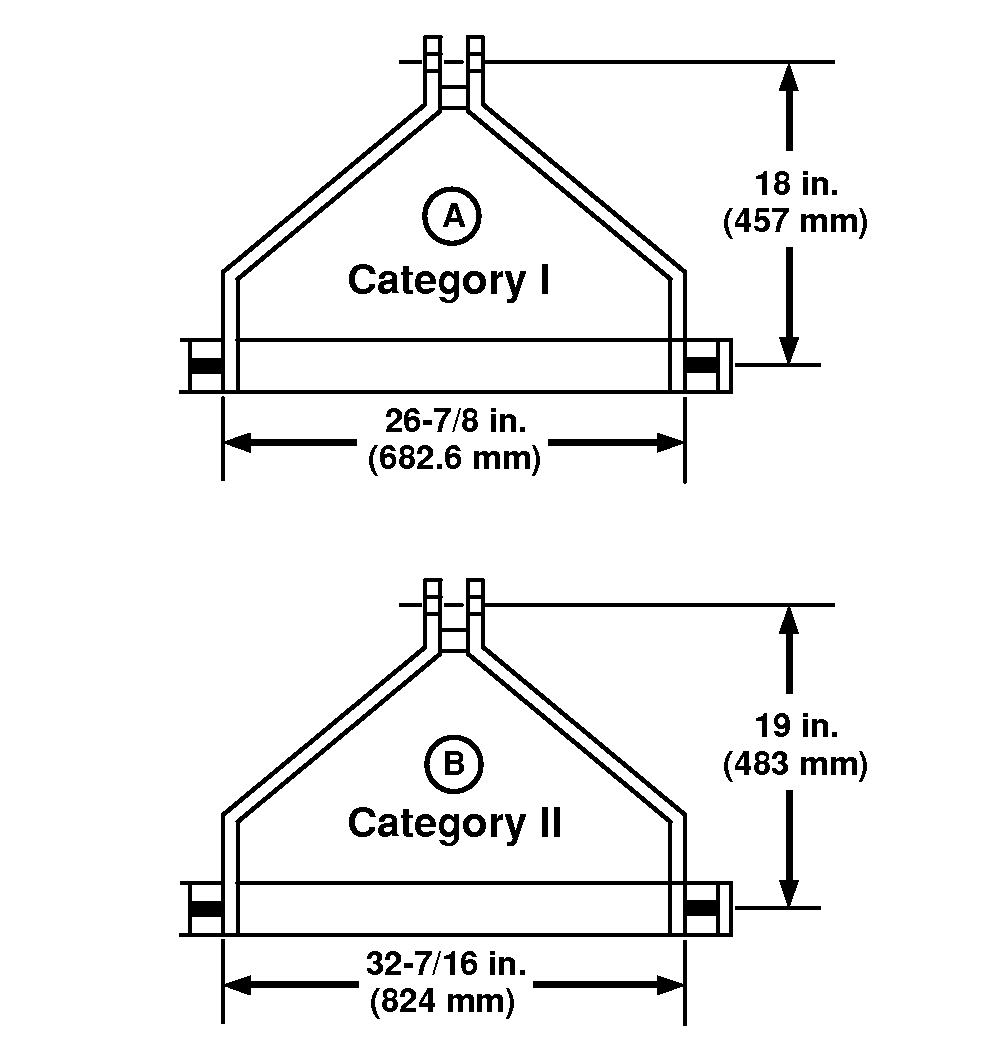

LV9639-UN-11AUG04

A - Kategorie I

B - Kategorie II

Beim Anbringen von Anbaugeräten der Kategorie I an die Maschine müssen die Schwingen eingestellt werden, um Klemmen zu verhindern und den maximalen Hub des Krafthebers zu begrenzen. Siehe "Einstellen des Seitenspiels des Krafthebers" in diesem Abschnitt.

Kraftheber der Kategorie I (A) sind schmaler und kürzer und werden für Anbaugeräte verwendet, die kleiner als die der Kategorie II (B) sind.

Kraftheber der Kategorie II (B) sind breiter und höher und werden für Anbaugeräte verwendet, die größer als die der Kategorie I (A) sind.

Kategorie	Auslegerhöhe	Abstand zwischen den unteren Bolzen	Bolzengröße
			untere	obere
I (A)	457 mm (18 in)	682.6 mm (26 7/8 in)	22 mm (7/8 in)	19 mm (3/4 in)
II (B)	483 mm (19 in)	824 mm (32 7/16 in)	28 mm (1 1/8 in)	25.4 mm (1 in)
