Anhängerkupplung, höhenverstellbar

RXA0155244-UN-27OCT16

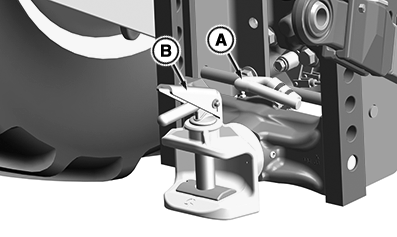

Manuelle Ausführung

RXA0155245-UN-27OCT16

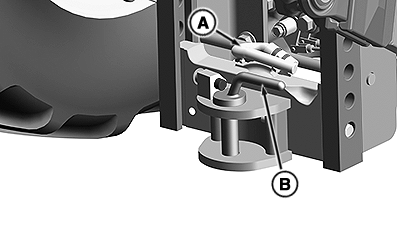

CUNA-Typ

RXA0155246-UN-27OCT16

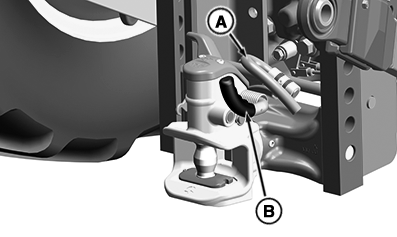

Automatische Ausführung

RXA0155247-UN-27OCT16

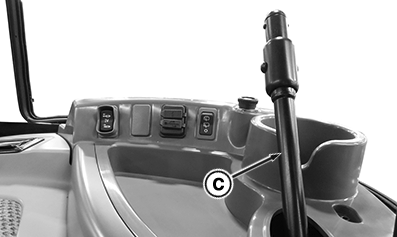

Kraftheber-Fernbedienungshebel

A - Schnellentriegelungshebel

B - Betätigungsgriff

C - Kraftheber-Fernbedienungshebel

ACHTUNG: Das manuelle Anhängevorrichtungssystem nur für Anhänger mit nicht schwenkbaren Zugösen verwenden.

Das CUNA-Anhängesystem für Anhänger mit schwenkbaren Zugösen verwenden.

WICHTIG: Es dürfen nur Anhänger verwendet werden, deren Zugöse zu den jeweiligen Anhängebolzen passt.

Die Anhängevorrichtungen können entsprechend der Höhe von Anbaugeräten nach oben oder unten verstellt werden. Dadurch kann auch für den Oberlenker oder bei Zapfwellenbetrieb mehr Platz geschaffen werden.

Die Maschine kann mit verschiedenen Anhängevorrichtungsausführungen ausgerüstet sein, deren Bedienung voneinander abweicht.

Einstellung der Anhängevorrichtungshöhe und Bedienung der Anhängevorrichtung:

1. Alle Anhängevorrichtungen können mit dem Schnellentriegelungshebel (A) in der Höhe verstellt werden. Kraftheber mit einer Hand abstützen und mit der anderen bewegen.
2. Sicherstellen, dass die seitlichen Sicherungsbolzen vollständig eingerastet sind.
3. Manuelle Kraftheber können mittels Hebel (B) betätigt werden.
4. Automatische Kraftheber können mittels Hebel (B) oder vom Fahrersitz aus mittels Fernbedienungshebel (C) betätigt werden.

Die maximal zulässigen Stütz- und Zuglasten sind im Abschnitt "Technische Daten" aufgeführt.

HINWEIS: Kraftheber nach Bedarf auf Verschleiß überprüfen. Siehe Abschnitt "Wartungsintervalle".
