Nivellieren des Krafthebers - Kugelkopf

LV14578-UN-05AUG11

LV14579-UN-05AUG11

RXA0153759-UN-12SEP16

Hydraulischer Oberlenker mit Kugelkopf

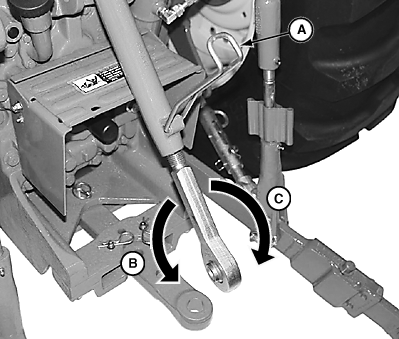

A - Sicherungsbügel

B - Drehung der Oberlenkers nach links

C - Drehung des Oberlenkers nach rechts

D - Sicherungsgriff

E - Verriegelungslasche

F - Schlitz

G - Spannstift

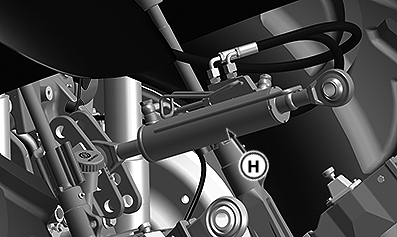

H - Hydraulischer Oberlenker

WICHTIG: NICHT versuchen, den Oberlenker über Beschränkung des Sicherungsbügels bzw. der Hubspindeln hinaus auszuziehen (ausgelassener Gewindegang). Das Gewinde der Spindel kann andernfalls beschädigt werden.

Manuelle Einstellung des Oberlenkers:

1. Anbaugerät auf den Boden absenken und den Oberlenker einstellen, um das Anbaugerät in Längsrichtung zu nivellieren.

2. HINWEIS: Den maximalen Einstellbereich des Oberlenkers erhält man nur dann, wenn die Enden des Oberlenkers gleich weit in der Spindel sitzen, wenn er an ein Anbaugerät montiert ist.

   Sicherungsbügel (A) aushängen. Körper des Verbindungselements drehen:

   1. Im Uhrzeigersinn (C) zum Verlängern.

   2. Gegen der Uhrzeigersinn (B) zum Verkürzen.

3. Den Sicherungsbügel verriegeln.

Einstellung der Hubspindeln:

1. Die Hubspindeln einstellen, um das Anbaugerät in Querrichtung zu nivellieren. Den Sicherungsgriff (D) anheben, um ihn von der Verriegelungsnase (E) zu lösen. Den Schlitz (F) in den Spannstift (G) eingerückt lassen und den Sicherungsgriff (D) drehen:

   1. Im Uhrzeigersinn, um den Unterlenker anzuheben.

   2. Gegen den Uhrzeigersinn, um den Unterlenker abzusenken.

2. Nach Durchführung der Einstellung den Schlitz (F) mit der Verriegelungsnase (E) ausrichten und den Sicherungsgriff absenken, um ihn zu verriegeln und Änderungen an der Einstellung während des Betriebs zu verhindern.

Hydraulische Einstellung des Oberlenkers:

1. Anbaugerät in der Anwendung aktivieren.

2. Mit SCV IV den Zylinder des hydraulischen Oberlenkers (H) ausfahren oder einfahren, um das Anbaugerät in Längsrichtung zu nivellieren.
