Einstellung der Spreizmaße

LV16048-UN-10SEP12

LV16049-UN-10SEP12

PY30463-UN-10MAR17

LV16050-UN-10SEP12

A - Klappe

B - Ring

C - Hebel

D - Bolzen

E - Distanzstück

F - Nuten

1. Fahrzeug mittig an das Anbaugerät heranfahren und parken.

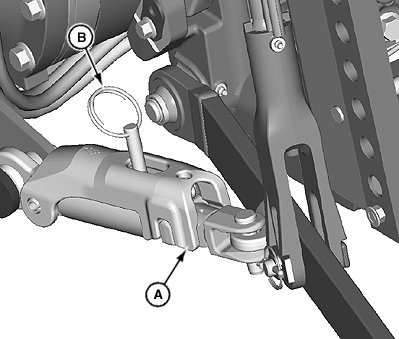

2. Ring (B) entfernen und Klappe (A) anheben.

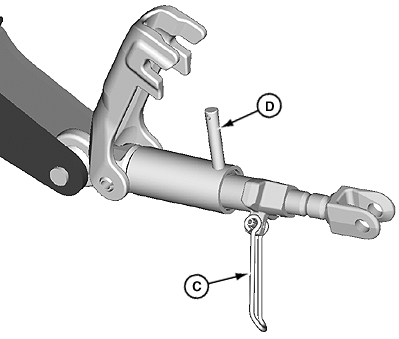

3. Den Hebel (C) zum Einstellen des Spreizmaß drehen. Die Nuten (F) bieten eine Orientierungshilfe zur Einstellung der richtigen Kategorie.

   Kategorie	Nut
   I + II	1
   III	2
   II + IIIN	3

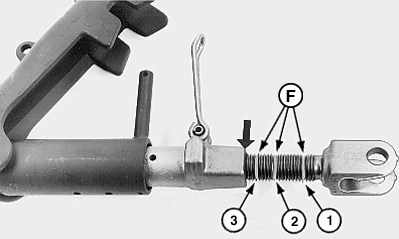

4. Die gewünschten Nut (1, 2 oder 3) mit der Kante des Spannschlosses, wie angegeben (siehe Pfeil), ausrichten.

5. Hebel (C) mit Bolzen (D) ausrichten, Klappe (A) herunterklappen und mit Ring (B) sichern.

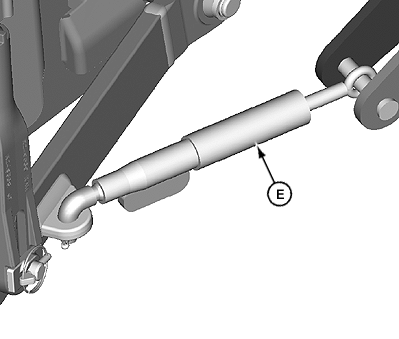

6. Distanzstück (E) entsprechend einstellen.
