Gezogene Anbaugeräte anschließen

RXA0155570-UN-09NOV16

RXA0155572-UN-09NOV16

RXA0155868-UN-18NOV16

PULV000530-UN-11MAR08

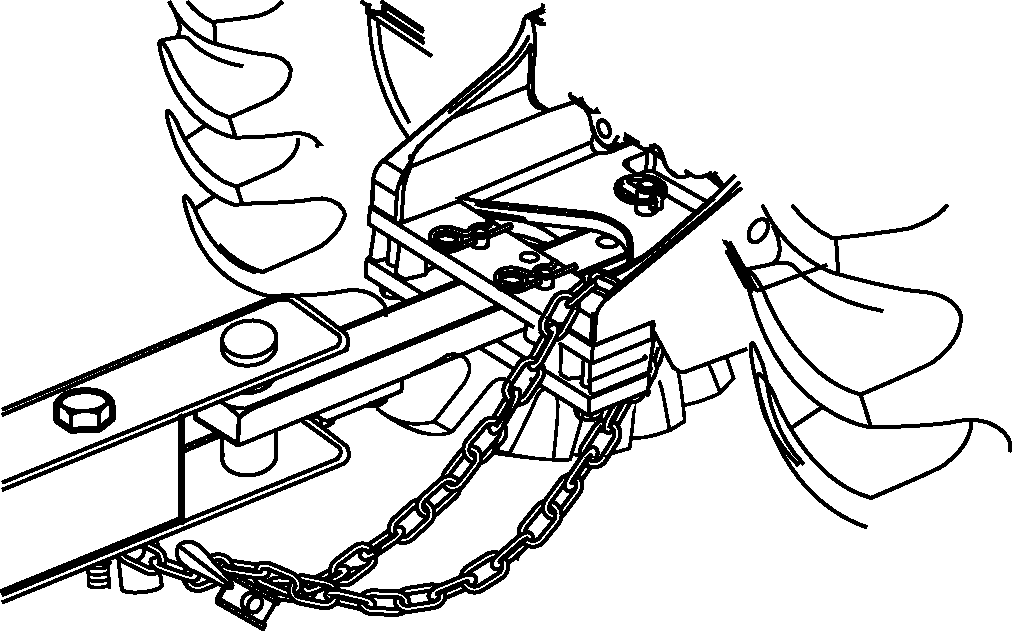

Sicherheitskette mit eingefahrenem Zugpendel

PULV000531-UN-11MAR08

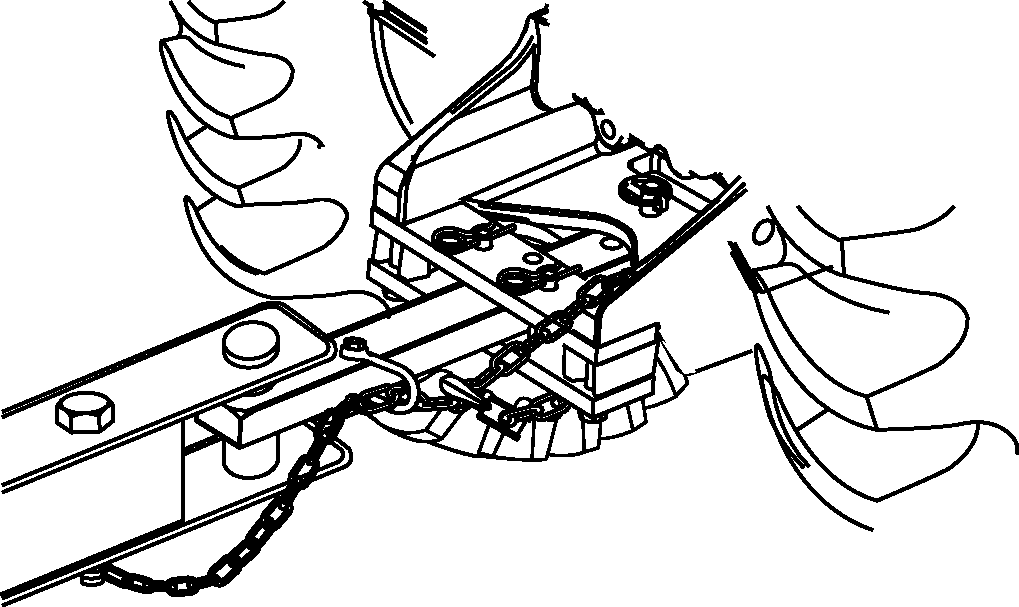

Sicherheitskette mit ausgefahrenem Zugpendel

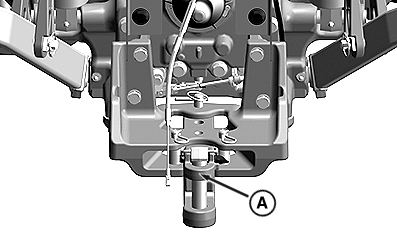

A - Zugpendel

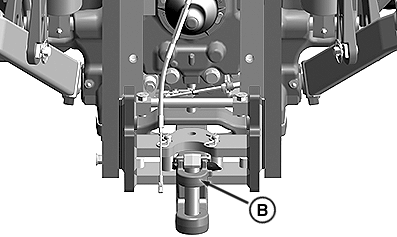

B - Zugpendel der Wagenanhängevorrichtung

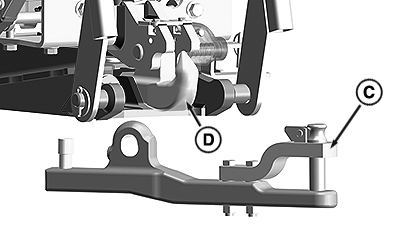

C - Zugpendel der Pickup-Anhängevorrichtung

D - Hakenende

WICHTIG: Einige schwere Anbaugeräte wie ein beladener, einachsiger Anhänger können das Zugpendel übermäßig belasten. Geschwindigkeit und schlechte Bodenbeschaffenheit verstärken die Belastung des Zugpendels. Bei schweren Lasten die Geschwindigkeit herabsetzen. Die maximale Stützlast am Zugpendel nicht überschreiten. Die maximale vertikale Zugpendellast ist im Abschnitt "Technische Daten" angegeben.

1. Maschine rückwärts an das Anbaugerät heranfahren. Zugpendel (A), (B) oder (C) so nah wie möglich am Verbindungspunkt des Anbaugeräts ausrichten.

2. Einen auf die Maschine angepassten Zugpendelbolzen verwenden sowie Anbaugerätebohrungen mit so wenig freiem Spiel wie möglich.

   ACHTUNG: Die Verwendung von Bolzen mit kleineren Durchmessern beeinträchtigt die Kontrolle über das Anbaugerät, erhöht die Wahrscheinlichkeit von Bolzenausfällen und verursacht übermäßigen Verschleiß am Zugpendel.

3. Sicherungsklemme im Zugpendelbolzen anbringen.

4. Ist die Maschine mit Hakenende ausgerüstet, wie folgt vorgehen:

   • Rückwärts an das Anbaugerät heranfahren. Hakenende (D) so nah wie möglich am Verbindungspunkt des Anbaugeräts ausrichten.
   • Kraftheber zur Verbindung mit dem Anbaugerät anheben.



5. Sicherheitskette vom Anbaugerät zur Maschine anbringen.

   ACHTUNG: Eine Sicherheitskette dient zur zusätzlichen Absicherung gezogener Geräte, falls diese sich beim Transport vom Zugpendel lösen sollten.

   Die Kette mit den entsprechenden Befestigungsteilen an der Zugpendelhalterung befestigen. Die Kette soll nur so viel Spiel aufweisen, dass Kurven gefahren werden können.

   Beim John Deere Händler eine Kette besorgen, deren Zugfestigkeit mindestens dem Bruttogewicht der gezogenen Maschine entspricht.
