Hydraulikschläuche anschließen

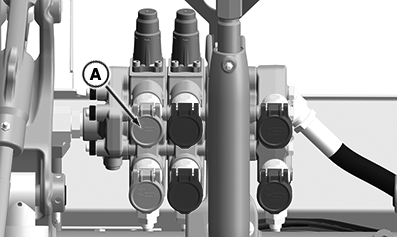

RXA0154347-UN-14OCT16

Aufklappbare SCV-Kupplungsabdeckung

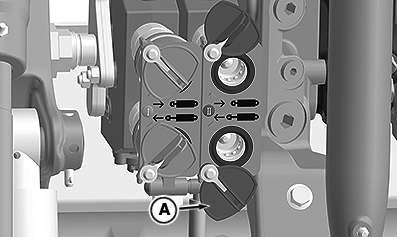

RXA0154345-UN-14OCT16

Drehbare SCV-Kupplungsabdeckung

A - Kupplungsabdeckung

WICHTIG: Hydraulikschläuche können durch Krafteinwirkung, Knicke, Alterung und Witterung beschädigt werden. Schläuche regelmäßig prüfen. Beschädigte Schläuche ersetzen.

HINWEIS: An die Anschlusskupplungen der Zusatzsteuergeräte lassen sich Standard-Schlauchanschlüsse gemäß ISO¹ und SAE² anschließen. Zum Anschluss älterer Schlauchanschlüsse an die ISO-Kupplungen des Fahrzeugs sind Adapter erhältlich.

HINWEIS: Zum Anschließen ist es hilfreich den Druck der Anschlusskupplungen zu verringern. Bei mechanischen SCV, die Zündung ausmachen und den SCV-Hebel in Schwimmstellung bringen. Bei elektrohydraulischen SCV den Motor abstellen, die Zündung einschalten und den SCV-Hebel in Schwimmstellung bringen.

Hydraulikschläuchen in Zusatzsteuergeräten einbauen:

1. Den Bereich um die Verbindungsstelle und die Hydraulikschlauchenden des Anbaugeräts reinigen, um eine Verunreinigung des Hydrauliksystems zu verhindern.

2. Die Staubschutzkappen der SCV-Kupplung (A) nach Bedarf öffnen.

3. Die Schläuche für die Ausfahr- und Einfahrfunktion bestimmen.

4. Schläuche fest in die Anschlusskupplungen drücken. Leicht an den Schläuchen ziehen, um sicherzustellen, dass die Verbindung hergestellt ist. Ist der Anschluss schwierig, den Druck der Anschlusskupplungen verringern.

Hydraulikschläuche aus SCV entfernen:

1. Das Anbaugerät auf den Boden absenken, bevor die Hydraulikschläuche getrennt werden. Falls möglich, Fernsteuerzylinder bei Lagerung soweit wie möglich einfahren, um die Kolbenstange vor Beschädigung zu schützen.

2. Motor abstellen.

3. Druck der Anschlusskupplungen verringern.

4. SCV-Bedienelemente sperren.

   • Transportverriegelungen für die hinteren Zusatzsteuergeräte feststellen.
   • Multifunktionshebel für mittlere SCV verriegeln.



5. Schläuche gerade aus den Anschlusskupplungen ziehen.

6. Staubschutzkappe der SCV-Kupplung schließen.
