An mittlere SCV anschließen

RXA0154349-UN-14OCT16

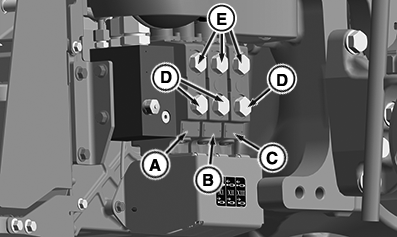

Geschlossenes System

RXA0156147-UN-12DEC16

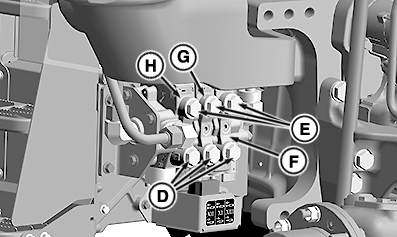

Offenes Hydrauliksystem

A - Spritzgestängeventil—SCV XI

B - Schaufelventil—-SCV XII

C - Zusatzfunktion—SCV XIII

D - Einfahranschlüsse

E - Ausfahranschlüsse

F - Zusatzfunktion—SCV XIII

G - Spritzgestängeventil—SCV XI

H - Schaufelventil—-SCV XII

HINWEIS: Mittlere SCV haben Stopfen oder Kupplungen bzw. sind direkt am Lader oder einem anderen Anbaugerät angeschlossen.

Abhängig von der Konfiguration der mittleren SCV sind die Anschlüsse anwendungsspezifisch. Entsprechend an Ausfahr- (E) und Einfahranschlüssen (D) anbringen, um die korrekte Reaktionen bei Ansteuerung zu erzielen.
