Zusatzdruckversorgung

RXA0154089-UN-13OCT16

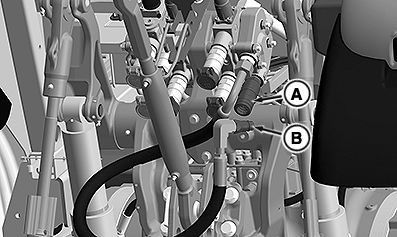

Zusatzdruckversorgung offene Hydrauliksysteme

RXA0154086-UN-13OCT16

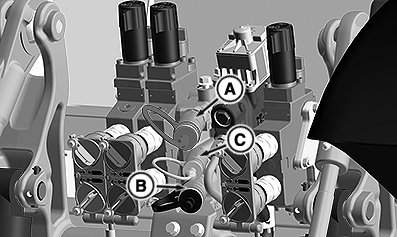

Zusatzdruckversorgung geschlossene Hydrauliksysteme

A - Zufuhrkupplung

B - Rücklaufkupplung

C - Lastsignalkupplung

Die Zusatzdruckversorgung für Anwendungen verwenden, bei denen ein konstant hoher Hydraulikölstrom erforderlich ist.

Anschluss des offenen Hydrauliksystems:

1. Rücklaufkupplung (B) von der Zufuhrkupplung (A) abnehmen.

2. Rücklaufschlauch am Rücklaufanschluss des Anbaugeräts anbringen.

3. Versorgungsdruckschlauch des Anbaugeräts an der Versorgungskupplung anschließen.

4. Bei Nichtverwendung das Schlauchende zur Aufbewahrung in die Kupplung stecken.

Anschluss des geschlossenen Hydrauliksystems:

1. Staubschutzstopfen von den Kupplungen entfernen (A, B, und C).

2. Anbaugeräteschläuche nach Bedarf mit den Kupplungen verbinden.

   HINWEIS: Für die korrekte Funktion der Zusatzdruckversorgung des geschlossenen Hydrauliksystems ist eine Lastsignalleitung erforderlich.
