Luftgefederter Sitz

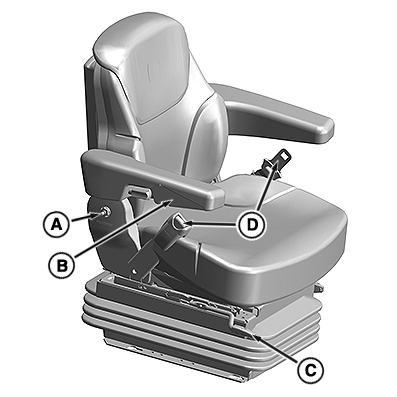

RXA0153911-UN-22SEP16

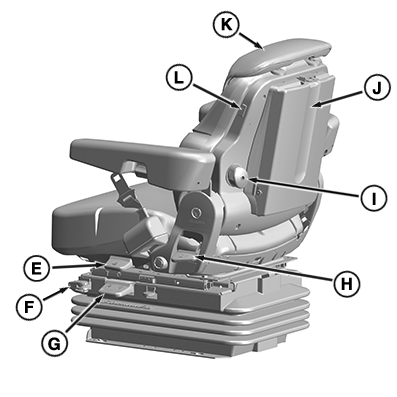

RXA0153910-UN-22SEP16

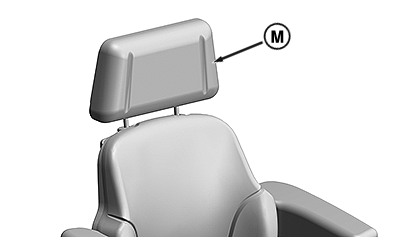

RXA0154068-UN-23SEP16

A - Regler zur Einstellung der Armlehnenneigung

B - Armlehne

C - Hebel zur Längseinstellung

D - Sicherheitsgurt

E - Einstellhebel der Drehachse

F - Einstellhebel der Längsfederung

G - Gewichtseinstellhebel

H - Hebel zur Neigungsverstellung der Rückenlehne

I - Einstellknopf der Lendenwirbelstütze

J - Betriebsanleitungsfach

K - Rückenlehne

L - Schalter der Sitzheizung

M - Rückenlehnenverlängerung (optional)

ACHTUNG: Während des Betriebs des Fahrzeugs stets den Sicherheitsgurt anlegen.

HINWEIS: Für das beste Ergebnis im Sitzen einstellen.

Sicherheitsgurt

1. Zur Verlängerung an der Schlosszunge des Sicherheitsgurtes (D) ziehen.
2. Schlosszunge im Gurtschloss einrasten.
3. Am Gurt ziehen, um sicherzustellen, dass das Schloss eingerastet ist.
4. Zum Ablegen des Gurtes die Taste am Schloss drücken.

Armlehneneinstellung

Mit dem Neigungsverstellungsknopf der Armlehne (A) kann die Neigung der Armlehne (B) stufenlos eingestellt werden. Zum Absenken der Armlehne um 30° nach unten den Knopf in die Armlehne drücken.

Zum Hochklappen der Armlehne diese hochziehen.

Längseinstellung

1. Längsverstellungshebel (C) nach oben ziehen.
2. Gewünschte Position auswählen.
3. Hebel loslassen, um in dieser Position zu verriegeln.

Einstellhebel für Längsfederung

• Hebel (F) für Längsfederung nach vorn umlegen.
• Hebel nach hinten umlegen – KEINE Längsfederung.

Gewichtseinstellung

1. Hebel der Gewichteinstellung (G) nach oben ziehen.
2. Gewünschten Federungsweg für das Fahrergewicht einstellen.
3. Hebel loslassen, um den Sitz in der Stellung zu verriegeln.

Hebel für Neigungsverstellung der Rückenlehne

1. Hebel der Neigungsverstellung der Rückenlehne (H) nach oben ziehen.
2. Rückenlehne (H) wie gewünscht nach vorne oder hinten neigen.
3. Hebel loslassen, um in dieser Position zu verriegeln.

Einstellung der Lendenwirbelstütze

Einstellknopf der Lendenwirbelstütze (I) drehen, um die Stützwirkung zu erhöhen bzw. zu verringern.

Drehachsenverstellung

1. Drehachsenverstellhebel (E) nach oben ziehen.
2. Sitz in die gewünschte Stellung drehen. Der Sitz lässt sich um 15° nach rechts drehen. Der Sitz kann in Schritten von 7.5° arretiert werden.
3. Hebel loslassen, um in dieser Position zu verriegeln.

Sitzheizung

Sitzheizung über den Schalter (L) wie gewünscht ein- bzw. ausschalten.

Rückenlehne

Die Rückenlehne (K) verfügt über eine Lehnenverlängerung (M).

Betriebsanleitungsfach

Zugang zur Betriebsanleitung über das Betriebsanleitungsfach (J).
