Lösen der Feststellbremse zum Abschleppen

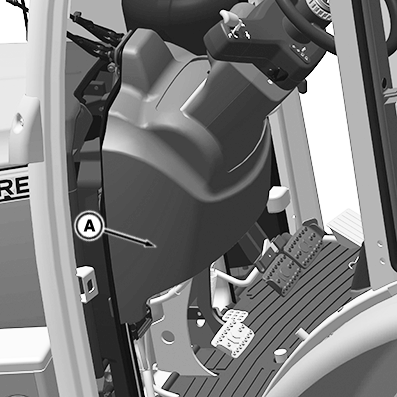

RXA0152621-UN-30JUN16

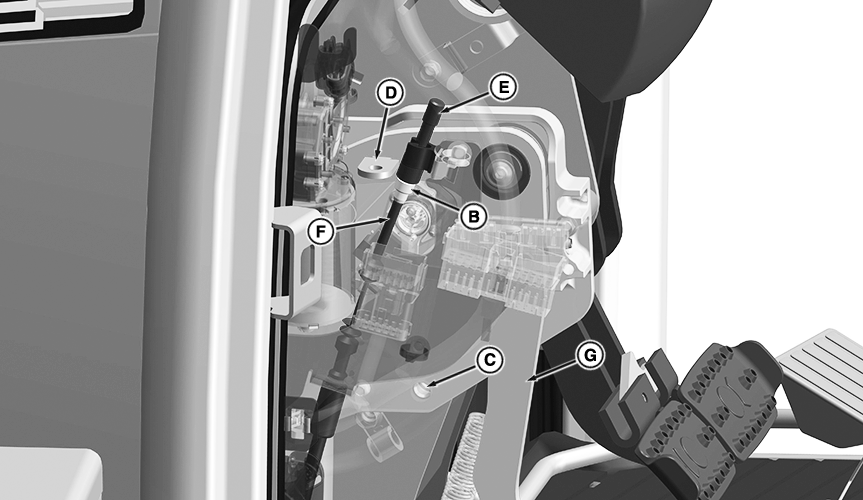

RXA0152622-UN-30JUN16

A - Verkleidung

B - Rändelmutter

C - Verriegelungsloch des Kupplungspedals

D - Befestigungslasche zum Lösen der Parksperre

E - Sicherungsstift

F - Parksperren-Entriegelungszug

G - Kupplungspedal

ACHTUNG: Die Maschine kann nach vorne und hinten rollen, wenn die Parksperre manuell gelöst ist. Fahrzeug sichern, um Bewegungen zu vermeiden.

Die manuelle Parksperre nur lösen, wenn das Fahrzeug nicht gestartet werden kann, gezogen werden muss und die Parksperre nicht auf normale Weise gelöst werden kann.

Fahrzeug nicht in Betrieb nehmen, wenn die Parksperre manuell gelöst ist.

1. Verkleidung (A) abnehmen.

2. Entriegelungszug der Parksperre (F) aus der Sicherungsklemme nehmen.

3. Sicherungsstift (E) lösen und herausziehen.

4. Rändelmutter (B) vom Seilzug entfernen.

5. Seilzug von unten durch die Befestigungslasche (D) der Parksperrenentriegelung führen.

6. Seilzug mit Rändelmutter sichern.

7. Kupplungspedal (G) durchtreten und Feststellbremse lösen.

8. Bei durchgetretenem Kupplungspedal den Sicherungsstift in das Verriegelungsloch des Kupplungspedals an der Kupplungspedalhalterung drehen.

9. Um zum Normalbetrieb zurückzukehren, den Vorgang in umgekehrter Reihenfolge durchführen.
