Vordere Abschlepppunkte

RXA0151018-UN-19JAN16

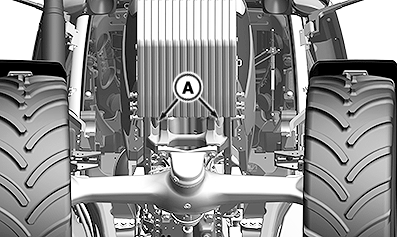

Abschlepppunkte der Ölwanne (Gewichte installiert)

RXA0151020-UN-19JAN16

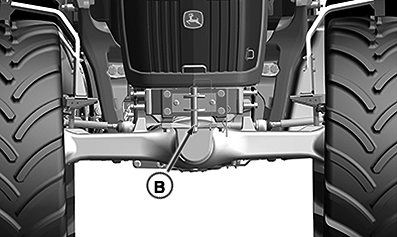

Vorderer Abschlepppunkt (ohne Gewichtshalterung)

RXA0151069-UN-06DEC16

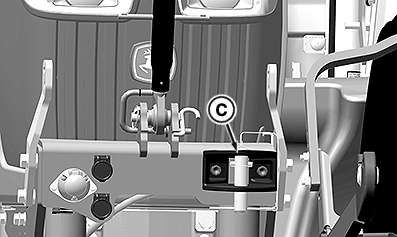

Frontkraftheber-Abschlepppunkt

RXA0151311-UN-11NOV16

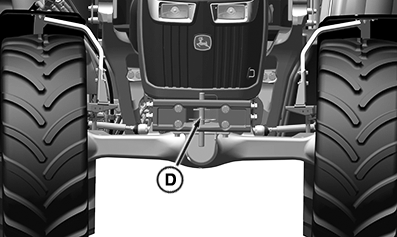

Vorderer Abschlepppunkt (Gewichtshalterung ohne Gewichte)

RXA0155033-UN-18OCT16

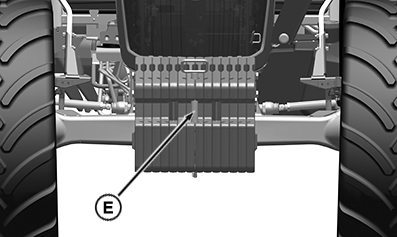

Vorderer Abschlepppunkt mit Gewicht

A - Abschlepppunkte der Ölwanne

B - Vorderer Abschlepppunkt

C - Frontkraftheber-Abschlepppunkt

D - Abschlepppunkt an der Frontgewichthalterung

E - Frontgewicht-Abschlepppunkt

ACHTUNG: Die Verwendung falscher Zugvorrichtungen kann zum Ausfall der Vorrichtung und Verletzungen führen. Wenn eine steckengebliebene Maschine abgeschleppt oder freigemacht werden muss, Bolzen, Gabelköpfe, Zugstangen oder Ketten verwenden, die für ein höheres Gewicht ausgewiesen sind als das Maschinen- und Anbaugerätegewicht. Den John Deere Händler aufsuchen.

Die Zugvorrichtung an den Abschlepppunkten (A-E) wie erforderlich anbringen. Die Abschlepppunkte der Ölwanne (A) können an jedem Fahrzeug verwendet werden, sofern eine Kette mit beidseitigen Haken an beiden Punkten befestigt wird.
