Lüfterriemenspanner prüfen

LV12526-UN-13APR05

LV12528-UN-12APR05

A - Markierung am Schwenkarm

B - Markierung am Spanner-Befestigungssockel

C - Drehmomentschlüssel

WARTUNGSINTERVALL
	Alle 1200 Betriebsstunden

HINWEIS: Ein Riemenspannungs-Messgerät liefert kein genaues Messergebnis. Die Federspannung des Riemenspanners mittels Drehmomentschlüssel messen.

1. Maschine in Parkstellung schalten und Motor abstellen. Zündschlüssel abziehen.

2. Lüfterriemen entfernen.

3. Wie dargestellt eine Markierung (A) am Schwenkarm des Riemenspanners anbringen.

4. 21 mm (0.83 in.) von (A) messen und eine Markierung (B) am Spanner-Befestigungssockel anbringen.

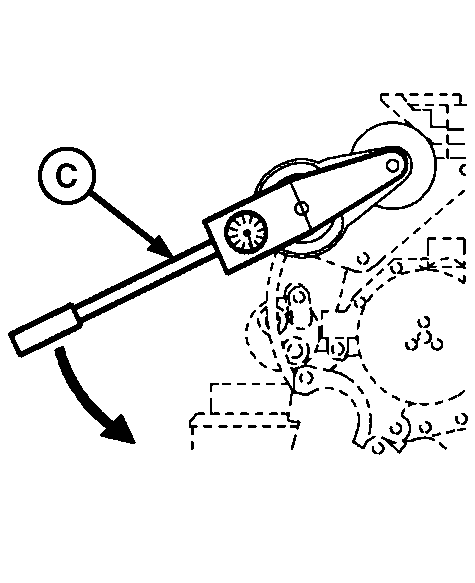

5. Den Schwenkarm mit dem Drehmomentschlüssel drehen, bis die Markierungen (A und B) ausgerichtet sind.

   Spanner mit einem Drehmomentschlüssel vom Motor weg ziehen.

6. Den mit dem Drehmomentschlüssel ermittelten Wert mit der Vorgabe vergleichen. Wenn der aufgezeichnete Messwert unter der Vorgabe liegt, die Spannerbaugruppe vom John Deere-Händler austauschen lassen.

   Prüfpunkt	Maß	Spezifikation
   Riemenspannvorrichtung	Drehmoment	18—22 Nm (159—195 lb·in)

7. Lüfterriemen anbringen. Siehe "Lüfterriemen wechseln" in diesem Abschnitt.
