Lüfterriemen austauschen

LV14667-UN-18AUG11

LV14668-UN-18AUG11

RXA0154358-UN-27OCT16

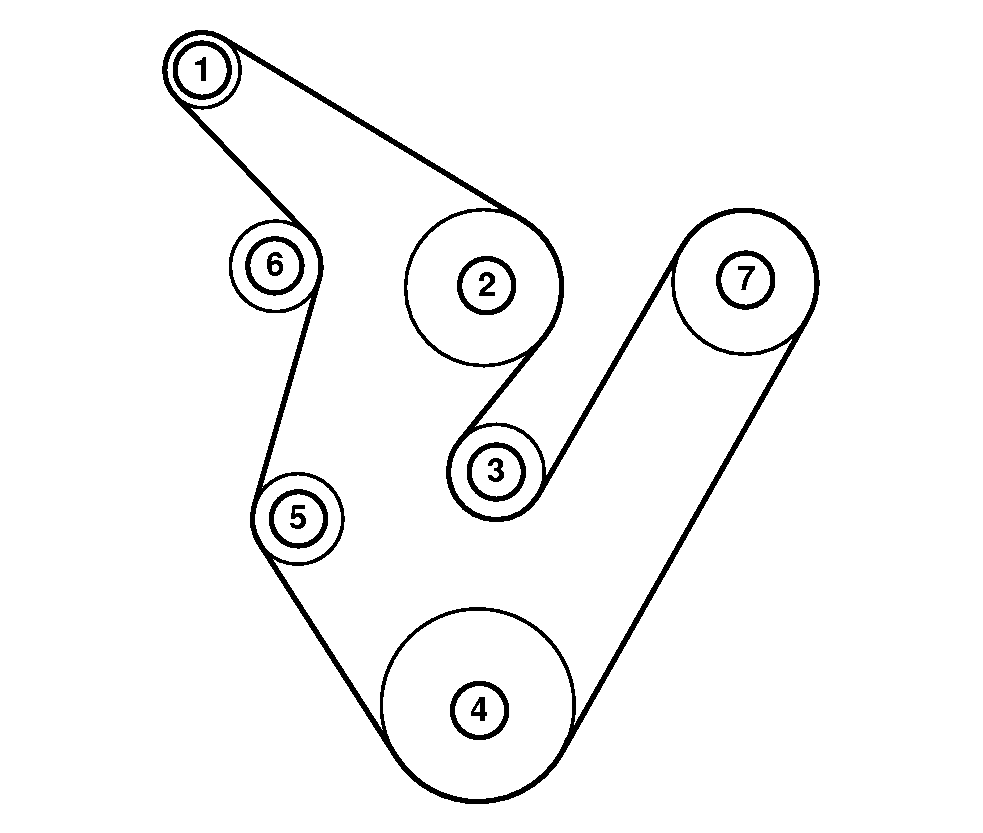

Laufschema des Lüfterriemens

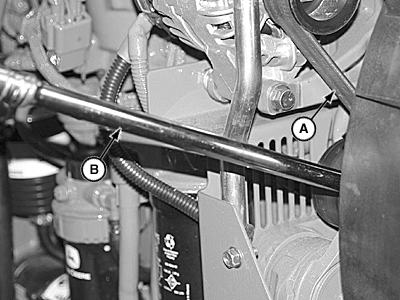

A - Riemen

B - Stemmeisen

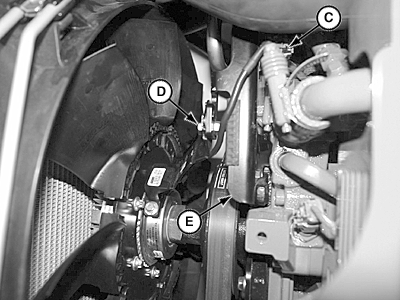

C - Lüfterkupplungsstecker

D - Sicherungsmutter und Flanschschraube

E - Kabelbaumhalterung

WARTUNGSINTERVALL
	Alle 1200 Betriebsstunden

1. HINWEIS: Der Lüfterkeilriemen ist mit einer automatischen Spannvorrichtung ausgestattet, die keine Justierung erfordern.

   Maschine in Parkstellung schalten und Motor abstellen. Zündschlüssel abziehen.

2. Spannung am Riemen mit einem 1/2-in-Gelenksteckschlüssel mit langem Griff (B) lösen, um den Spanner vom Motor weg zu ziehen.

   Den Riemen (A) von der Riemenscheibe des Drehstromgenerators abnehmen.

3. Spannung am Spanner lösen und Gelenksteckschlüssel entfernen.

4. Lüfterkupplung (C) ausstecken.

5. Sicherungsmutter und Flanschschraube (D) von der Kabelbaumhalterung (E) entfernen.

6. Riemen abnehmen, indem er über die Kabelbaumhalterung und den Kühlungslüfter geführt wird. Zwischen den Lüfterflügeln und der Lüfterhaube gleiten lassen.

7. Neuen Riemen in umgekehrter Reihenfolge des Ausbaus aufziehen.

   Riemenverlegung
   1	Drehstromgenerator
   2	Lüfterantrieb
   3	Spannrolle
   4	Kurbelwellen-Riemenscheibe
   5	Wasserpumpe
   6	Spannvorrichtung
   7	Kompressor der Klimaanlage

8. Kabelbaumhalterung mit Sicherungsmutter und Flanschschraube montieren.

   Prüfpunkt	Maß	Spezifikation
   Sicherungsmutter der Kabelbaumhalterung	Drehmoment	14 N·m (124 lb·in)

9. Mit dem vorgeschriebenen Drehmoment festziehen.

10. Gelenksteckschlüssel verwenden, um die Spannvorrichtung in die Stellung für die Riemenmontage zu drücken.
