Ersetzen des Kraftstofffilters

RXA0153077-UN-27JUL16

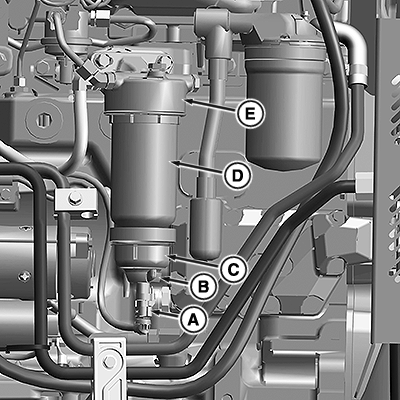

Kraftstoffgrobfilter

RXA0153078-UN-27JUL16

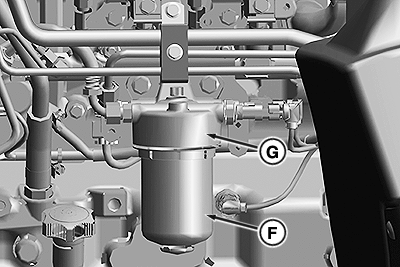

Kraftstoffhauptfilter

A - Sensor für Wasser im Kraftstoff

B - Ablassventil

C - Wasserabscheidergehäusebaugruppe

D - Kraftstoffgrobfilter

E - Kraftstoffgrobfiltergehäuse

F - Kraftstoffhauptfilter

G - Kraftstoffhauptfiltergehäuse

WARTUNGSINTERVALL
	Alle 500 Betriebsstunden

WICHTIG: Darauf achten, dass die Eigenschaften des neuen Filters mit denen des Originalfilters übereinstimmen.

HINWEIS: Die Kraftstofffilter (D und F) unterscheiden sich und dürfen nicht vertauscht werden. Die korrekten Ersatzteile sind beim John Deere Händler erhältlich. Filter nacheinander ersetzen, um eine Verwechslung zu vermeiden.

1. Maschine in die Parkstellung schalten, den Motor abstellen und den Zündschlüssel abziehen. Motor abkühlen lassen.

2. Motorhaube öffnen.

3. Sensor für Wasser im Kraftstoff (A) unten am Kraftstoffgrobfilter auf der rechten Seite des Motors trennen.

4. Ablassventil (B) an der Wasserabscheidergehäusebaugruppe (C) des Kraftstoffgrobfilters (D) öffnen. Kraftstoff ablassen. Ausgelaufenen Ausschuss auffangen und ordnungsgemäß entsorgen.

5. Grobfilter vom Kraftstofffiltergehäuse (E) durch Drehen gegen den Uhrzeigersinn abnehmen.

6. Wasserabscheidergehäusebaugruppe vom Kraftstoffgrobfilter entfernen.

7. Wasserabscheidergehäuse reinigen. Mit Druckluft trockenblasen.

8. Neue Dichtungen (mit dem neuen Filter geliefert) an Wasserabscheidergehäuse und Ablassventil installieren. Wasserabscheiderbaugruppe am neuen Kraftstoffgrobfilter installieren.

9. Filter vor der Installation im Motor mit sauberem Dieselkraftstoff füllen.

10. Eine kleine Menge sauberen Öls auf die Dichtung des Kraftstoffgrobfilters aufbringen.

    WICHTIG: KEINEN Filterschlüssel zum Anziehen von Filtern verwenden. NUR VON HAND FESTZIEHEN.

11. Neue Kraftstoffgrobfilter-Baugruppe installieren.

12. Den Sensor für Wasser im Kraftstoff anschließen.

13. Kraftstoffhauptfilter (F) auf der linken Seite des Motors durch Drehen gegen den Uhrzeigersinn vom Filtergehäuse (G) entfernen.

14. Eine kleine Menge sauberen Öls auf die Dichtung des Kraftstoffhauptfilters aufbringen.

15. Neuen Kraftstoffhauptfilter installieren.

16. Kraftstoffsystem entlüften. Siehe "Entlüften des Kraftstoffsystems" in diesem Abschnitt.

17. Motor anlassen und warmlaufen lassen.

18. Motor abstellen und Zündschlüssel abziehen.

19. Ablassventil und Filter auf Lecks überprüfen.

20. Motorhaube schließen.
