Verwenden der Hilfsbatterie oder des Ladegeräts

TS204-UN-15APR13

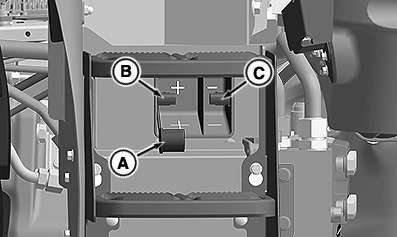

RXA0154359-UN-01NOV16

Unter der rechten Trittstufe

A - Deckel

B - Pluspol

C - Minuspol

ACHTUNG: Batteriegas ist explosiv. Funken und offene Flammen von der Batterie fernhalten. Den letzten Anschluss und das erste Abklemmen an einem von der Batterie entfernten Punkt durchführen.

Hilfsbatterie

1. Schutzabdeckung (A) vom Pluspol entfernen.

2. Überbrückungskabel (+) am Pluspol (B) der Batterie der Maschine anklemmen.

3. Überbrückungskabel (+) am Pluspol (B) der Hilfsbatterie anklemmen.

4. Überbrückungskabel (-) am Minuspol (C) der Batterie des Fahrzeugs anklemmen.

5. Überbrückungskabel (-) am Minuspol der Hilfsbatterie anklemmen.

6. Zündschalter in Anlassstellung drehen.

7. Wenn der Motor anspringt, zuerst die negativen Überbrückungskabel und anschließend die Pluskabel entfernen.

8. Schutzabdeckung am Pluspol ersetzen.

Batterieladegerät

1. Schutzabdeckung (A) vom Pluspol entfernen.

2. Ladegerät ausschalten.

3. Positives Kabel des Ladegeräts an den Batteriepluspol (B) anschließen.

4. Negatives Kabel des Ladegeräts an den Batterieminuspol (C) anschließen.

5. Die Batterie gemäß den Anweisungen des Ladegerätherstellers aufladen.

6. Ladegerät ausschalten.

7. Zuerst das Minuskabel des Ladegeräts und dann das Pluskabel abnehmen.

8. Schutzabdeckung am Pluspol ersetzen.
