Sicherungen austauschen

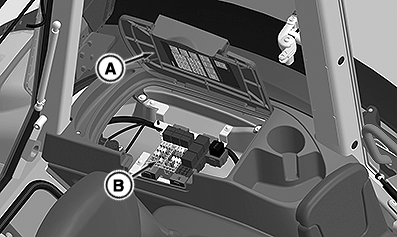

RXA0153111-UN-01NOV16

Linke Konsole

A - Deckel

B - Block des Sicherungs- und Relaiskastens

WICHTIG: Originalsicherungen NICHT durch stärkere Sicherungen ersetzen, da dies zu Maschinenschäden führen kann. Wenn die Originalsicherungen der elektrischen Last nicht standhalten und weiter durchbrennen, die elektrische Anlage vom John Deere Händler überprüfen lassen.

HINWEIS: Ein Etikett mit der Bezeichnung der Sicherungen und Relais befindet sich auf der Innenseite der Abdeckung.

Abdeckung (A) entfernen, um auf den Block des Hauptsicherungs- und Relaiskastens zuzugreifen.

Alle Stromkreise sind durch Sicherungen geschützt. Auf jeder Sicherung ist die Stromstärke angegeben, und zusätzlich sind die Sicherungen farbcodiert, um beim Austausch Verwechslungen auszuschließen.

Sicherungsbemessung in Ampere	Farbe
5	Orange
10	rot
15	Blau
20	Gelb
30	grün

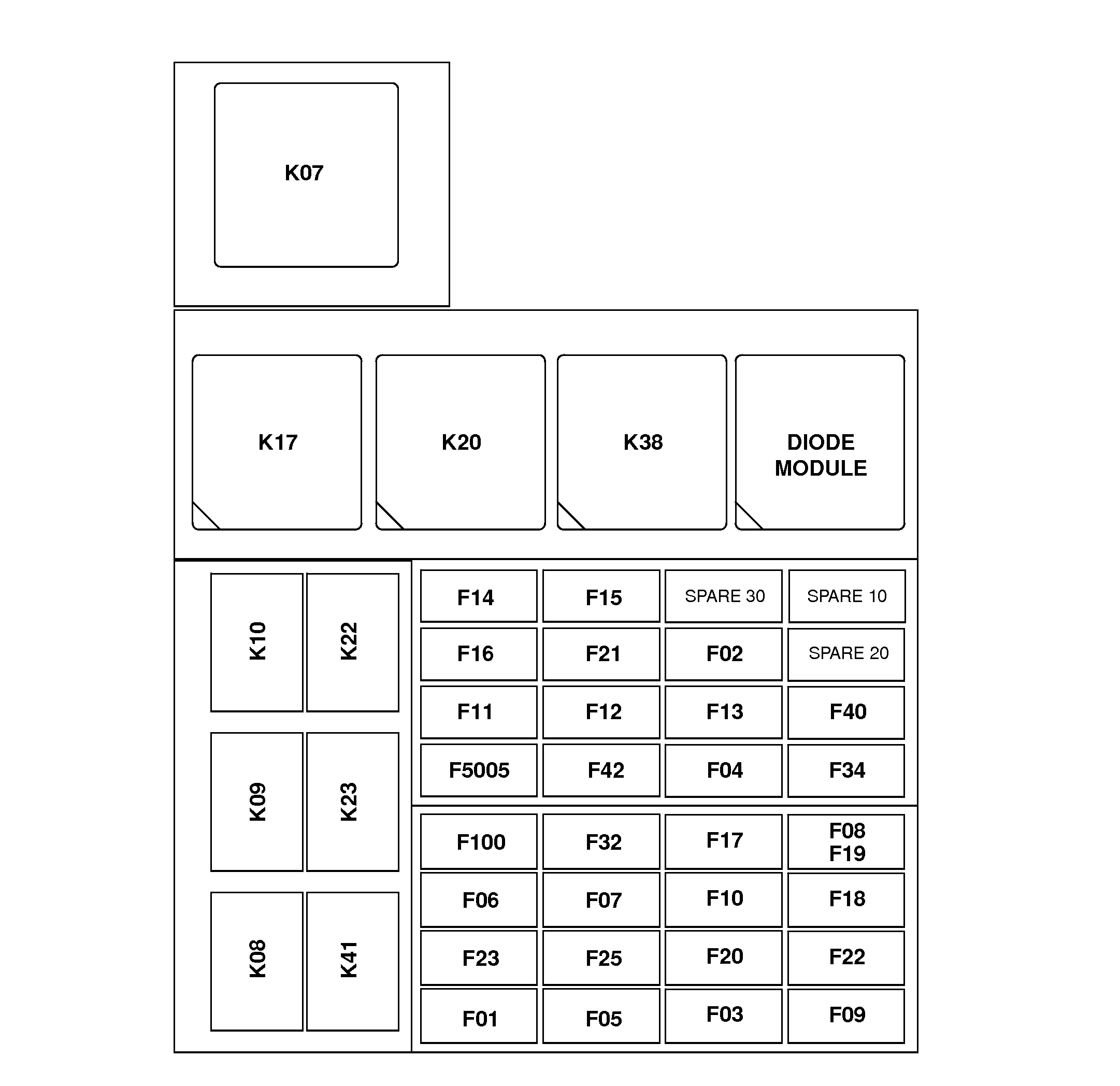

RXA0152691-UN-01AUG16

K07 - Stromversorgung ACC

K08 - Anhänger-Arbeitsleuchte

K09 - Bremsleuchte

K10 - Rundumleuchte

K17 - Stromversorgung Anbaugerät

K20 - HLK/GEBLÄSE

K22 - Linkes Gebläse

K23 - Rechtes Gebläse

K38 - Äußerer Arbeitsscheinwerfer

K41 - Nicht belegt

F01 - Zündschalter

F02 - Heckscheibenwischer

F03 - Radio/Hupe/Sitz

F04 - Steuerungsstrom der Frontzapfenwelle

F05 - Bremsleuchte

F06 - Ungeschaltete Stromversorgung des Verbindungsblocks

F07 - Deckenleuchte

F08/F19 - Laderleistung/CommandARM

F09 - FAS Steuerungsstrom

F10 - Stromversorgung Anbaugerät

F11 - Ungeschaltete Stromversorgung des Verbindungsblocks

F12 - Radio

F13 - Sitz

F14 - Getriebesteuereinheit

F15 - ISO-Anschluss

F16 - Steckdose

F17 - Stromversorgung EH-SCV

F18 - Rundumleuchte

F20 - Außendach

F21 - Zusatzsteckdose

F22 - Zusatzsteckdose

F23 - HLK/Rechtes Gebläse

F25 - Linkes Gebläse

F32 - Subwoofer

F34 - Notfahrmodus

F100 - Anbaugerätelampe

F5005 - ECU-Stromversorgung

F40 - Radiosicherung

F42 - SBBC-Stromversorgung

Spare - 10

Spare - 20

Spare - 25

Spare - 30

DM - Diodenmodul
