Radnabenöl des Frontantriebs/der gefederten Vorderachse wechseln

LV15529-UN-05MAR12

LV14649-UN-18AUG11

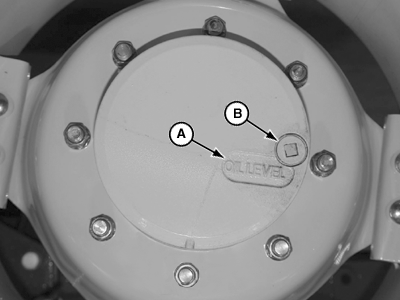

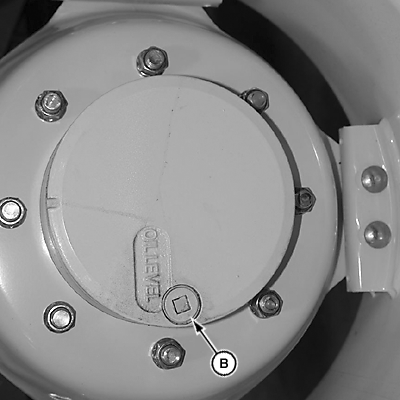

Ablass- und Einfüllstopfen

A - Ölstand

B - Ablass- und Füllanschlussstopfen

WARTUNGSINTERVALL
	Alle 600 Betriebsstunden

HINWEIS: Ölfassungsvermögen der Frontantriebsradnaben beträgt ca. 0,8 l (0.9 Quarts).

Ölfassungsvermögen für Naben der gefederten Vorderachse beträgt ca. 0,6 l (0.7 Quarts).

1. Maschine auf ebener Oberfläche abstellen und das Rad drehen, bis sich der Ablass-/Einfüllstopfen (B) an der Unterseite der Nabe befindet.

2. Ablass-/Einfüllstopfen entfernen und Öl ablassen.

3. Nachdem das Öl abgelassen wurde, die Maschine bewegen und so parken, dass sich die Ölstandsmarkierung "OIL LEVEL" an der Ablass-/Einfüllöffnung parallel zum Boden befindet.

4. Öl einfüllen, bis es den Füllstand (A) an der Unterkante des Ablass-/Einfüllstopfens erreicht.

5. Einfüll-/Ablassstopfen anbringen und auf das angegebene Drehmoment anziehen.

   Prüfpunkt	Maß	Spezifikation
   Stopfen an Nabe	Drehmoment	70 N·m (52 lb-ft)
