Öl im Gehäuse der gefederten Vorderachse wechseln

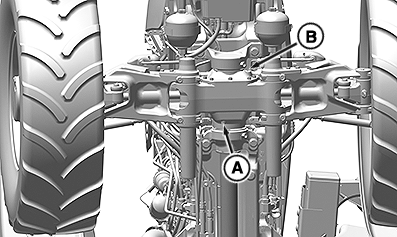

RXA0155956-UN-02DEC16

A - Ablassstopfen

B - Einfüllstopfen

WARTUNGSINTERVALL
	Alle 600 Betriebsstunden

1. Maschine auf ebenem Boden parken. Zündschlüssel abziehen.

2. Einfüll- (A) und Ablassstopfen (B) entfernen.

3. Den Ablassstopfen einsetzen und mit vorgeschriebenen Drehmoment anziehen.

4. Das ungefähre Ölfassungsvermögen des Gehäuses der gefederten Vorderachse beträgt 2,2 l. Siehe Abschnitt "Kraftstoffe, Schmiermittel und Kühlmittel".

5. Hy-gard J20C nachfüllen, bis es auf Höhe der Unterkante des Einfüllstopfens steht.

6. Einfüllstopfen anbringen und mit vorgeschriebenem Drehmoment anziehen

   Prüfpunkt	Maß	Spezifikation
   Stopfen an Gehäuse	Drehmoment	70 N·m (52 lb-ft)
