Getriebe-/Hydraulikfilter wechseln (offenes Hydrauliksystem)

LV14613-UN-11AUG11

LV14782-UN-16SEP11

LV14783-UN-16SEP11

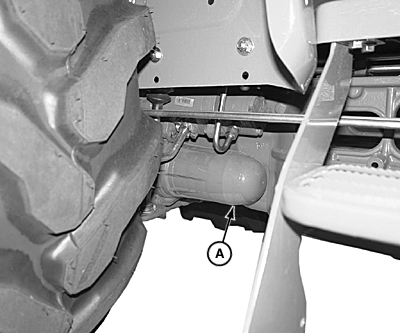

A - Getriebeölfilter

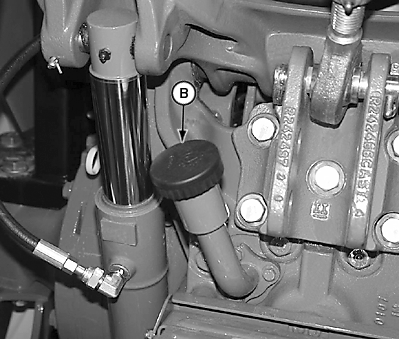

B - Getriebeölfüllverschluss

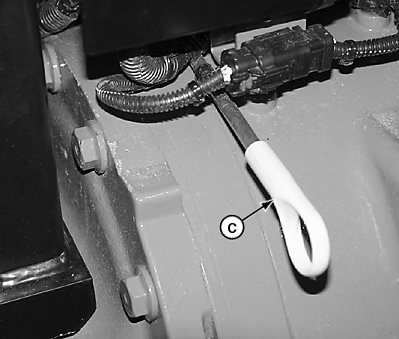

C - Getriebeöl-Messstab

WARTUNGSINTERVALL
	ANFÄNGLICH – 100 Betriebsstunden
	REGELMÄSSIG (NACH ERSTMALIGEM WECHSEL) – Alle 600 Betriebsstunden

WICHTIG: Öl aus dem Filter mithilfe einer Auffangwanne auffangen. Altöl vorschriftsmäßig entsorgen.

1. Maschine auf ebener Fläche abstellen und Motor abstellen. Zündschlüssel abziehen.

2. Den Getriebeölfüllverschluss entfernen und mittels Industriesauger Unterdruck an den Einfüllstutzen anlegen, um übermäßiges Ablaufen der Hydraulikflüssigkeit zu verhindern.

3. Getriebe-/Hydraulikölfilter (A) von Filteraufnahme entfernen.

4. Gewinde der Filteraufnahme und des neuen Filters reinigen.

5. WICHTIG: Filter NICHT zu fest anziehen.

   Öl auf neue Filterdichtung auftragen und Filter (A) einbauen. Filter mit der Hand festziehen, dann um 1/8-Umdrehung weiter anziehen.

6. Ölstand mit Messstab (C) prüfen.

7. Bei niedrigem Ölstand den Getriebeölfüllverschluss (B) entfernen und das System nach Bedarf mit Getriebe-/Hydrauliköl auffüllen. Für korrektes Öl siehe Abschnitt “Kraftstoff, Schmierstoffe und Kühlmittel”.

8. Den Ölstand nach fünf Betriebsminuten erneut prüfen.
