Getriebe-/Hydrauliköl und -filter wechseln (offenes Hydrauliksystem)

WARTUNGSINTERVALL
	Alle 1200 Betriebsstunden

LV14613-UN-11AUG11

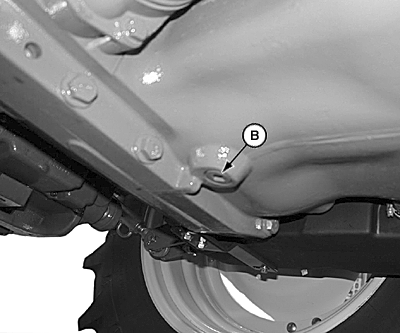

LV14662-UN-18AUG11

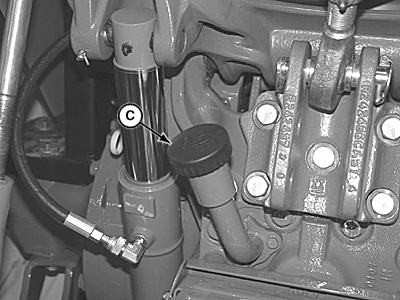

LV14663-UN-18AUG11

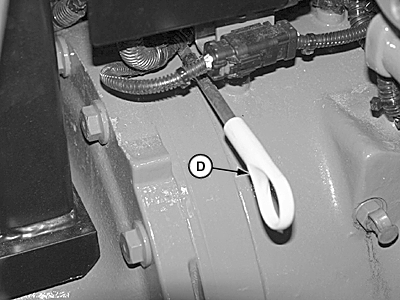

LV14665-UN-18AUG11

A - Getriebe-/Hydraulikölfilter

B - Ablassstopfen des Getriebes

C - Getriebeölfüllverschluss

D - Getriebeöl-Messstab

WICHTIG: Öl aus dem Behälter und dem Filter mithilfe einer Auffangwanne auffangen. Altöl vorschriftsmäßig entsorgen.

HINWEIS: Das offene Hydrauliksystem verfügt nicht über ein separates Ansaugsieb. Das Sieb ist in die Filterbaugruppe eingebaut und kann nicht gewartet werden.

1. Heckkraftheber absenken, um eingeschlossenes Öl zu entfernen.

2. Maschine auf ebenem Boden abstellen und den Motor abstellen. Zündschlüssel abziehen.

3. Ablassstopfen (B) des Getriebes entfernen.

4. Getriebe-/Hydraulikölfilter (A) von Filteraufnahme entfernen.

5. Gewinde der Filteraufnahme und des neuen Getriebe-/Hydraulikölfilters mit sauberem Getriebe-/Hydrauliköl reinigen.

6. WICHTIG: Filter NICHT zu fest anziehen.

   Öl auf die Dichtung des neuen Getriebe-/Hydraulikölfilters aufbringen und Getriebe-/Hydraulikölfilter anbringen. Getriebe-/Hydraulikölfilter mit der Hand festziehen, dann um 1/8-Umdrehung weiter anziehen.

7. Getriebe-Ablassstopfen anbringen.

8. Ölfüllverschluss (C) entfernen und Öl einfüllen. Für korrektes Öl siehe Abschnitt “Kraftstoff, Schmierstoffe und Kühlmittel”.

   Prüfpunkt	Maß	Spezifikation
   Getriebeöl	Füllmenge	44,5 l (11.75 gal)

9. Ölstand mit Messstab (D) kontrollieren und nach fünf Minuten Betrieb erneut kontrollieren.
