Getriebe-/Hydrauliköl und -filter wechseln (geschlossenes Hydrauliksystem)

RXA0153241-UN-14NOV16

RXA0153242-UN-08AUG16

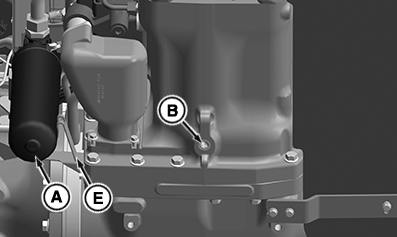

A - Getriebe-/Hydraulikölfilter

B - Ablassstopfen des Getriebes

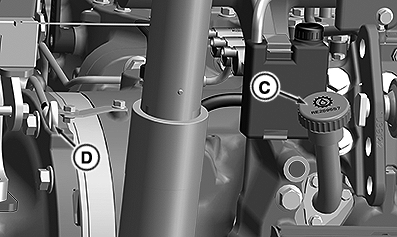

C - Getriebeölfüllverschluss

D - Getriebeöl-Messstab

E - Filterhalterung

WARTUNGSINTERVALL
	Alle 1500 Betriebsstunden

WICHTIG: Öl aus dem Behälter und dem Filter mithilfe einer Auffangwanne auffangen. Altöl vorschriftsmäßig entsorgen.

HINWEIS: Prüfung und Reinigung des Ansaugsiebs wird bei jedem Wechsel von Getriebe-/Hydrauliköl und -filter empfohlen. Siehe “Getriebe-Ansaugsieb reinigen (geschlossenes Hydrauliksystem)”.

1. Heckkraftheber absenken, um eingeschlossenes Öl zu entfernen.

2. Maschine auf ebenem Boden abstellen und den Motor abstellen. Zündschlüssel abziehen.

3. Ablassstopfen (B) des Getriebes entfernen. Öl ablassen.

4. Filterhalterung (E) lösen.

5. Getriebe-/Hydraulikölfilter (A) von Filteraufnahme entfernen.

6. Gewinde der Filteraufnahme und des neuen Getriebe-/Hydraulikölfilters mit sauberem Getriebe-/Hydrauliköl reinigen.

7. WICHTIG: Filter NICHT zu fest anziehen.

   Öl auf die Dichtung des neuen Getriebe-/Hydraulikölfilters aufbringen und Getriebe-/Hydraulikölfilter anbringen. Getriebe-/Hydraulikölfilter mit der Hand festziehen, dann um 1/8-Umdrehung weiter anziehen.

8. Filterhalterung (E) festziehen.

9. Getriebe-Ablassstopfen einsetzen.

10. Ölfüllverschluss (C) entfernen und Öl einfüllen. Für korrektes Öl siehe Abschnitt “Kraftstoff, Schmierstoffe und Kühlmittel”.

    Prüfpunkt	Maß	Spezifikation
    Getriebeöl	Füllmenge	47,5 l (12.5 gal)

11. Ölstand mittels Messstab (D) kontrollieren und nach fünf Betriebsminuten erneut kontrollieren.
