Heckkraftheber schmieren

WARTUNGSINTERVALL
	Wöchentlich oder alle 50 Betriebsstunden

Hubzylinder und Unterlenker

RXA0155647-UN-11NOV16

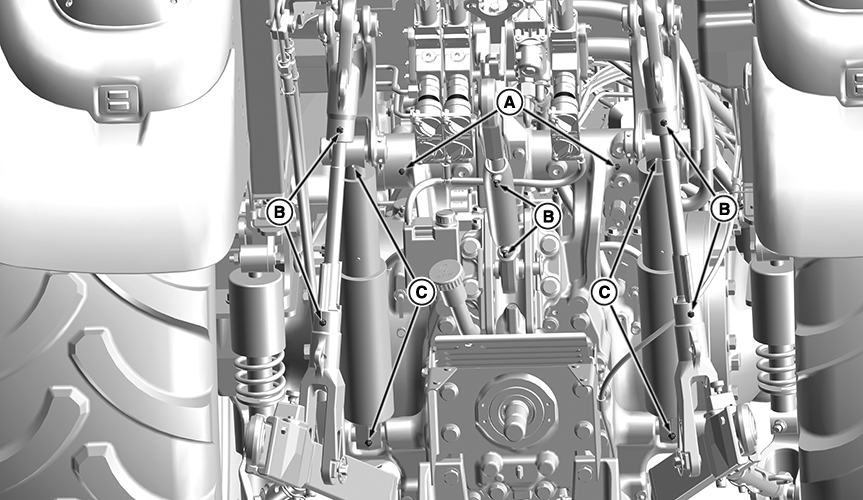

Rückansicht

A - Kraftheberbüchsen-Schmierpunkt

B - Krafthebergestänge-Schmierpunkt

C - Hubzylinder-Schmierpunkt

HINWEIS: Täglich schmieren bei Betrieb unter nassen und schlammigen Bedingungen.

Mehrere Fettpressenhübe mit Mehrzweckfett an den Schmierstellen (A—C) anbringen. Siehe Abschnitt “Kraftstoff, Schmierstoffe und Kühlmittel” für das korrekte Schmiermittel.

Pickup-Anhängevorrichtung

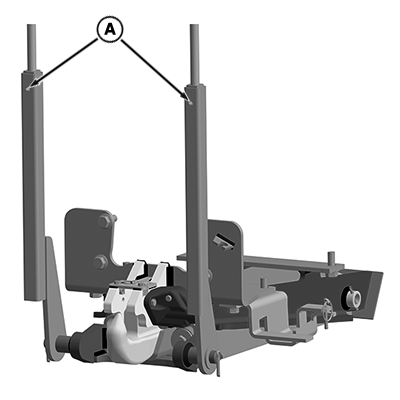

RXA0154372-UN-13DEC16

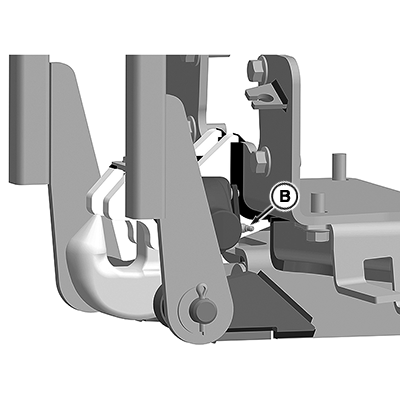

RXA0154373-UN-13DEC16

A - Hubarm-Schmierpunkt

B - Sperrriegel-Schmierpunkt

HINWEIS: Täglich schmieren bei Betrieb unter nassen und schlammigen Bedingungen.

Mehrere Fettpressenhübe mit Mehrzweckfett an den Schmierstellen (A und B) anbringen. Siehe Abschnitt “Kraftstoff, Schmierstoffe und Kühlmittel” für das korrekte Schmiermittel.

Automatische Wagenanhängevorrichtung

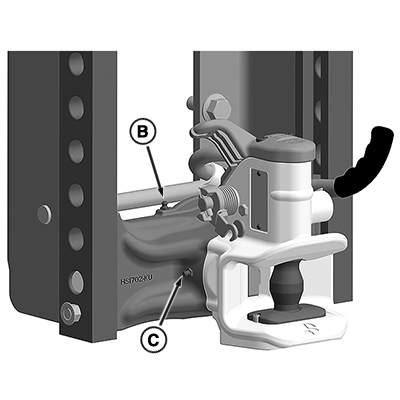

RXA0154365-UN-13DEC16

RXA0154366-UN-13DEC16

A - Sperrriegel-Schmierpunkt

B - Höhenverstellriegel-Schmierpunkt

C - Krafthebergelenk-Schmierpunkt

HINWEIS: Täglich schmieren bei Betrieb unter nassen und schlammigen Bedingungen.

Mehrere Fettpressenhübe mit Mehrzweckfett an den Schmierstellen (A—C) anbringen. Siehe Abschnitt “Kraftstoff, Schmierstoffe und Kühlmittel” für das korrekte Schmiermittel.

Wagenanhängevorrichtung Cuna C

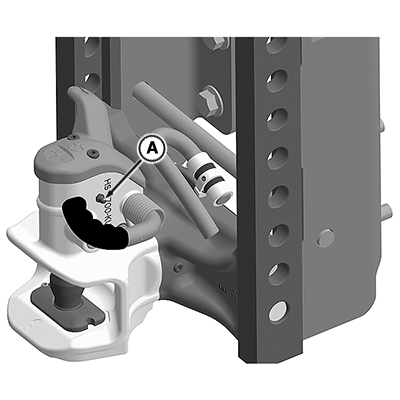

RXA0154367-UN-13DEC16

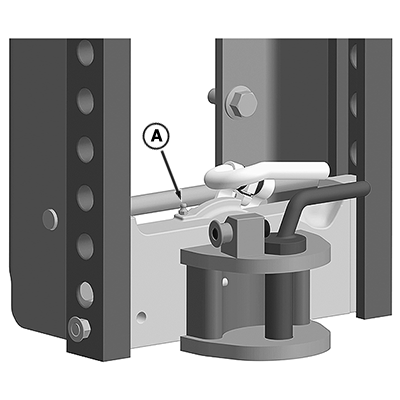

A - Höhenverstellriegel-Schmierpunkt

HINWEIS: Täglich schmieren bei Betrieb unter nassen und schlammigen Bedingungen.

Mehrere Fettpressenhübe mit Mehrzweckfett an der Schmierstelle (A) anbringen. Siehe Abschnitt “Kraftstoff, Schmierstoffe und Kühlmittel” für das korrekte Schmiermittel.

Manuelle Wagenanhängevorrichtung

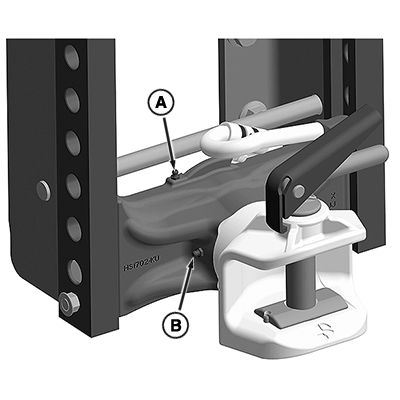

RXA0154364-UN-13DEC16

A - Höhenverstellriegel-Schmierpunkt

B - Krafthebergelenk-Schmierpunkt

HINWEIS: Täglich schmieren bei Betrieb unter nassen und schlammigen Bedingungen.

Mehrere Fettpressenhübe mit Mehrzweckfett an den Schmierstellen (A und B) anbringen. Siehe Abschnitt “Kraftstoff, Schmierstoffe und Kühlmittel” für das korrekte Schmiermittel.

Kugelkopfkupplung 80 mm

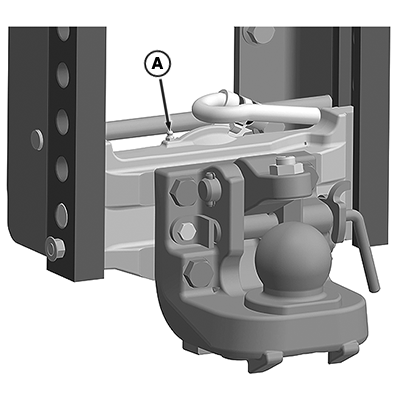

RXA0154371-UN-13DEC16

A - Höhenverstellriegel-Schmierpunkt

HINWEIS: Täglich schmieren bei Betrieb unter nassen und schlammigen Bedingungen.

Mehrere Fettpressenhübe mit Mehrzweckfett an der Schmierstelle (A) anbringen. Siehe Abschnitt “Kraftstoff, Schmierstoffe und Kühlmittel” für das korrekte Schmiermittel.

Verstellbare Piton-Anhängevorrichtung

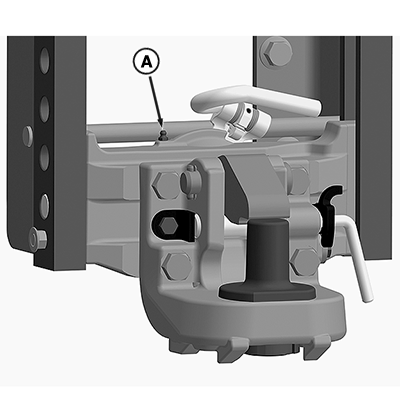

RXA0154369-UN-13DEC16

A - Höhenverstellriegel-Schmierpunkt

HINWEIS: Täglich schmieren bei Betrieb unter nassen und schlammigen Bedingungen.

Mehrere Fettpressenhübe mit Mehrzweckfett an der Schmierstelle (A) anbringen. Siehe Abschnitt “Kraftstoff, Schmierstoffe und Kühlmittel” für das korrekte Schmiermittel.

Automatischer Stabilisator

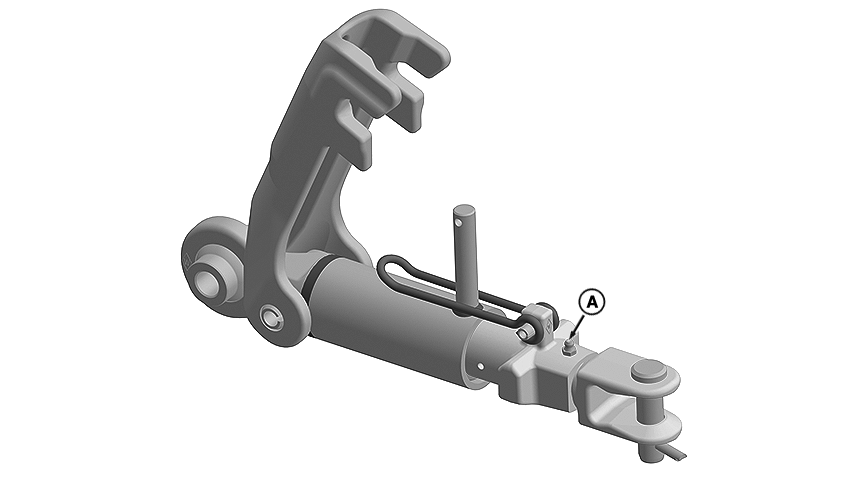

RXA0154370-UN-09DEC16

A - Stabilisatorarm-Schmierpunkt

HINWEIS: Täglich schmieren bei Betrieb unter nassen und schlammigen Bedingungen.

Mehrere Fettpressenhübe mit Mehrzweckfett an der Schmierstelle (A) anbringen. Für korrektes Schmiermittel. siehe Abschnitt “Kraftstoff, Schmierstoffe und Kühlmittel”.
