Einstellen der Vorspur – Achse des mechanischen Frontantriebs

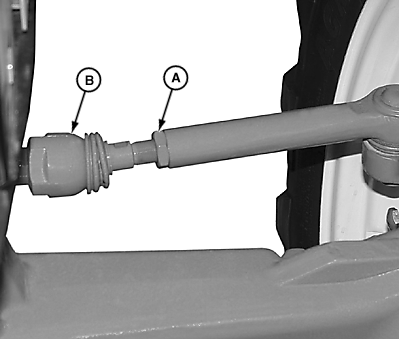

LV14732-UN-25AUG11

A - Kontermuttern der Spurstange

B - Innenstange

1. Kontermuttern (A) auf beiden Seiten der Spurstange lösen.

2. Einstellung auf beiden Seiten gleichmäßig vornehmen. Dazu Stangeninnenteil (B) drehen, um die Spurstange zu verlängern bzw. zu verkürzen, bis eine positive oder negative Vorspur von weniger als 3 mm (1/8 in) erreicht ist.

   Drehung der Spurstange	Ungefähre Änderung
   1/8 Umdrehung	4 mm (3/16 in.)
   1/4 Umdrehung	8 mm (3/8 in.)
   1/2 Umdrehung	16 mm (5/8 in.)

3. Die Kontermuttern mit dem vorgeschriebenen Drehmoment anziehen.

   Prüfpunkt	Maß	Spezifikation
   Kontermuttern	Drehmoment	220—240 N·m (162—177 lb-ft)
