Drehbare Kotflügelhalterungen einstellen

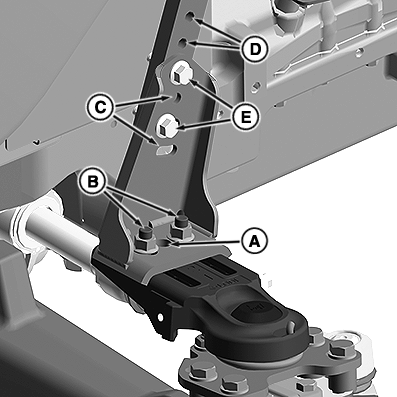

RXA0154421-UN-11NOV16

A - Positionsanzeige

B - Positionsschrauben

C - Schlitze für Höhen- und Winkeleinstellung

D - Bohrungen zur Höheneinstellung des Kotflügelarms

E - Höhenverstellschrauben

HINWEIS: Es empfiehlt sich, die Kotflügel mit an der Maschine angebrachten Reifen einzustellen, die auf dem Boden stehen und über den vorgesehenen Anwendungsdruck verfügen.

1. Positionsschrauben (B) lösen, um den Kotflügelarm nach Bedarf ein- oder ausfahren zu können.

2. Eine Position (1—5) wählen, die Reifenfreigängigkeit erlaubt und den Kotflügelarm so nah wie möglich über der Reifenmitte zentriert. Die Zahl ist in der Bohrung der Positionsanzeige (A) in der Halterung sichtbar.

3. Positionsschrauben festziehen.

4. Höhenverstellschrauben (E) lösen und entfernen, um die Kotflügelhöhe zu ändern.

5. Kotflügelhöhe einstellen, um Spielraum für die Reifenbewegung und Materialablagerungen auf dem Reifen zu ermöglichen.

   HINWEIS: Die Höhenverstellschrauben müssen korrekt in den Schlitzen zur Höhen- und Winkeleinstellung (C) positioniert werden. Den oberen und dritten Schlitz (wie gezeigt) verwenden oder den zweiten und vierten.

6. Die Höhenverstellschrauben bei Bedarf in die Bohrungen zur Höheneinstellung von Halterung und Kotflügelarm (D) einsetzen, um die korrekte Höhe für die Reifenfreigängigkeit zu erreichen.

7. Der Kotflügel lässt sich nach vorne oder nach hinten kippen, um die gewünschte Freigängigkeit zu erzielen. Schrauben anziehen, sobald die Position eingestellt ist.

8. Eine zusätzliche Kotflügeleinstellung ist möglich, um eine korrekte Ausrichtung zu erzielen. Siehe "Einstellen der Kotflügelposition" in diesem Abschnitt.
