Auf richtige Montage des Kabinenschutzsystems achten

ACHTUNG: Jede Veränderung der Kabine muss vom Hersteller genehmigt werden. Das Kabinenschutzsystem wird beeinträchtigt, wenn tragende Teile beschädigt werden oder wenn die Kabine auf irgendeine Weise durch Schweißen, Biegen, Bohren oder Sägen verändert wird. Ein beschädigtes Kabinenschutzsystem muss ausgetauscht werden.

Wenn es zur Montage von Zubehör an einer Maschine erforderlich ist, das Kabinenschutzsystem zu lösen oder zu entfernen, müssen die Befestigungsschrauben ausgetauscht und mit dem vorgeschrieben Drehmoment festgezogen werden.

Alle Kabinen

LV14682-UN-24AUG11

Vordere Kabinenlagerung

A - Sechskantschraube (2 St.)

B - Scheibe (2 St.)

C - Isolator (2 St.)

1. Um Zugriff auf die vorderen Befestigungsteile zu erhalten, die Gummi-Fußbodenmatte anheben und die Stopfen herausstemmen.

2. Prüfen, ob die vorderen Befestigungsteile (A, B und C) mit dem richtigen Drehmoment festgezogen sind.

   Prüfpunkt	Maß	Spezifikation
   Sechskantschrauben für die vordere Kabinenbefestigung	Drehmoment	400 N·m (295 lb-ft)

Standardkabine

LV14683-UN-24AUG11

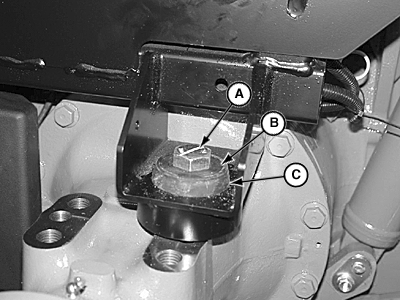

Hintere Kabinenlagerung

A - Sechskantschraube (2 St.)

B - Scheibe (2 St.)

C - Isolator (2 St.)

1. Prüfen, ob die hinteren Befestigungsteile (A, B und C) mit dem richtigen Drehmoment festgezogen sind.

   Prüfpunkt	Maß	Spezifikation
   Sechskantschrauben für die hintere Kabinenbefestigung	Drehmoment	400 N·m (295 lb-ft)

Gefederte Kabine

RXA0155966-UN-07DEC16

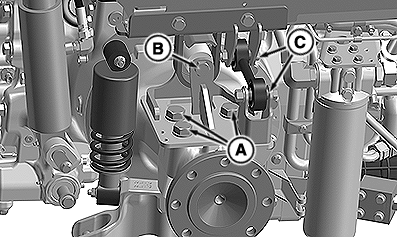

Hintere Befestigungen der gefederten Kabine

A - Sechskantschraube (6 St.)

B - Sechskantschraube (2 St.)

C - Sechskantschraube (4 St.)

1. Achsbefestigungsteile (A) mit dem vorgeschriebenen Drehmoment anziehen.

   Prüfpunkt	Maß	Spezifikation
   Sechskantschraube, Halterung an Achse (A)	Drehmoment	600 N·m (442 lb-ft)

2. Befestigungsteile des vertikalen Anschlags (B) mit dem vorgeschriebenen Anzugsmoment festziehen.

   Prüfpunkt	Maß	Spezifikation
   Sechskantschraube des vertikalen Anschlags (B)	Drehmoment	90 N·m (66 lb-ft)

3. Befestigungsteile des Seitenführungsarms (C) mit dem vorgeschriebenen Drehmoment anziehen.

   Prüfpunkt	Maß	Spezifikation
   Sechskantschraube (C) des Seitenführungsarms	Drehmoment	215 N·m (158 lb-ft)
