Vorderer Ballast

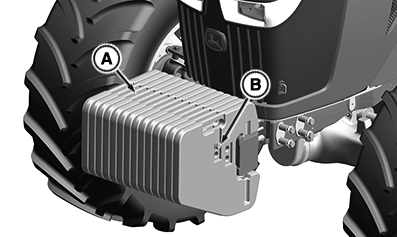

RXA0151009-UN-14JAN16

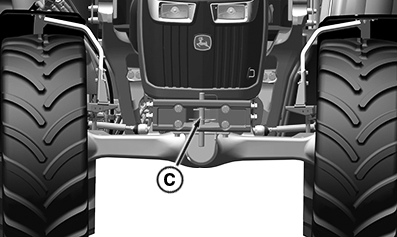

RXA0153889-UN-19SEP16

A - Ballast-Mitte

B - Ballast-Sicherungsschraube

C - Ballast-Sicherungsbolzen

ACHTUNG: Zum Transport von Heckanbaugeräten kann zusätzlicher Frontballast erforderlich sein. Bei schwerer Zuglast und schweren Heckanbaugeräten können die Vorderräder vom Boden abheben. Geeignete Hebevorrichtung für Gewichte verwenden.

Anhand des in der Betriebsanleitung des Anbaugeräts angegebenen Anbaugeräte-Codes die Minimalanzahl der erforderlichen Frontgewichte bestimmen.

HINWEIS: Das Gewicht des Quik-Tatch™-Gewichts beträgt ca. 47 kg (104 lb). Bei unebenem Gelände langsam und mit angehobenem Anbaugerät fahren.

An der Front der Maschine können bis zu 14 Quik-Tatch™-Gewichte montiert werden.

1. Gewichte paarweise jeweils auf einer Seite des Ballast-Sicherungsbolzens (C) montieren. Gewichte gleichmäßig auf linker und rechter Seite des Sicherungsbolzens platzieren.

2. Um sechs oder weniger Gewichte zu befestigen, die Sicherungsschrauben (B) durch die Bohrungen führen und mit einer Mutter sichern. Mit dem vorgeschriebenen Drehmoment festziehen.

   Prüfpunkt	Maß	Spezifikation
   Zusatzgewicht-Sicherungsschraube	Drehmoment	215 N·m (159 lb-ft)

3. Wenn acht oder mehr Gewichte montiert werden, Halter (A) zwischen den Gewichten einsetzen. Einen mit der Gewindebohrung nach oben und den anderen mit der Gewindebohrung nach unten. Sicherungsschrauben (B) durch die Bohrungen führen und mit einer Mitter sichern. Mit dem vorgeschriebenen Drehmoment festziehen.

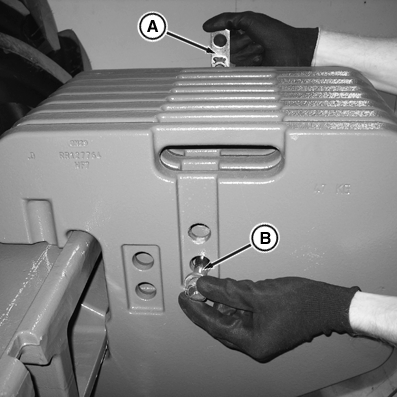

   RXA0113871-UN-09FEB11

   A - Halter

   B - Sicherungsschraube

---
