Anzeigen für STOPP, Wartung und Information und Sicherheitswarnungen

RXA0153450-UN-19AUG16

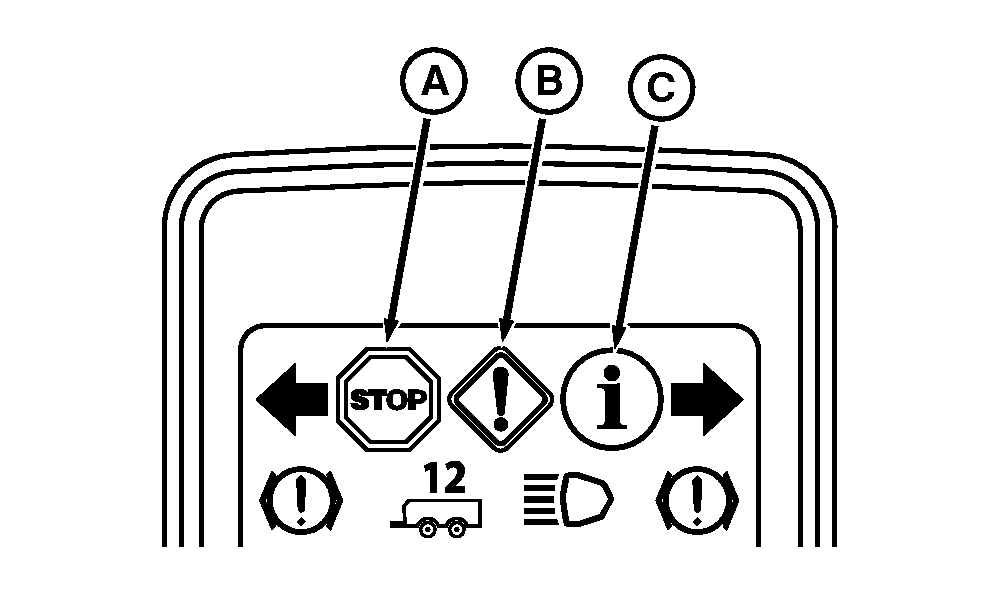

Anzeigen für Stopp, Wartung und Information

RXA0153449-UN-19AUG16

Alarmseite

A - Stoppanzeige

B - Wartungsanzeige

C - Informationsanzeige

D - Alarmanzeige

E - Funktionssymbol

F - Abkürzung der Steuereinheit

G - Diagnosecode

H - Menge

I - Quittierungsauswahl

J - Meldung/Beschreibung

K - Schweregrad-Symbol

WICHTIG: Betriebsbedingungen, Maschinenleistung und Umweltbedingungen erfassen, wenn immer eine Warn- oder Alarmmeldung aktiv ist. Die Informationen für eine Selbstkorrektur verwenden oder den John Deere Vertriebspartner um Unterstützung bitten.

Alarmbedingungen werden mit Warnanzeigen für Stopp (A), Wartung (B) und Information (C) visuell kommuniziert. Die Informationsanzeige dient als visuelle Benutzerschnittstelle für Maschinenalarme (D).

Akustische Alarmmeldungen (Pieps- oder Dauertöne) unterstützen die Warnanzeigen und/oder die Informationsanzeigedaten.

Die STOPP-Warnanzeige (A) entspricht einer dringenden Warnung. Es sind sofortige Aufmerksamkeit oder Wartungsarbeiten erforderlich, um schwerwiegende Betriebsstörungen oder Schäden zu vermeiden. Der Motor oder die Funktion wird abgeschaltet. Den Betrieb nicht fortsetzen. Den John Deere Vertriebspartner kontaktieren, um das Problem zu diagnostizieren.

Die Wartungswarnanzeige (B) entspricht einer Leistungs-/Schutzwarnung. Es sind sofortige Aufmerksamkeit oder Maßnahmen erforderlich, um Leistungseinbußen zu vermeiden und Betriebsstörungen oder Schäden vorzubeugen. Betriebsbedingungen einstellen oder Wartungsarbeiten durchführen. Den John Deere Händler nach Bedarf aufsuchen.

Die Informationswarnanzeige (C) stellt eine informative Warnmeldung dar. Es können Aufmerksamkeit oder Einstellungen erforderlich sein, um das Leistungsniveau aufrechtzuerhalten und schwerwiegendere Alarmbedingungen zu vermeiden. Betriebsbedingungen einstellen oder Wartungsarbeiten durchführen. Den John Deere Händler nach Bedarf aufsuchen.

Der Informationsanzeigealarm (D) stellt mehrere Informationselemente für den Bediener bereit. Es gibt Alarmschweregrad-Symbol (K), Funktionssymbol (E), Meldung (J), Quittierung (I), Menge (H), Diagnosecode (G) und Steuereinheitabkürzung (F). Jedes Element eines Alarms bezieht sich auf Maschinenmerkmale und Funktionen (Beleuchtung, Zapfwelle, Getriebe, Motor, Kraftheber, Bremsen, mechanischer Frontantrieb, Zusatzsteuergerät usw.).

Das Informationsdisplay zeigt auch Mitteilungen folgender Art an: Fahrer nicht auf Fahrersitz. Die Schweregrade für Alarmmeldungen sind folgende, vom höchsten Prioritätsgrad bis zum niedrigsten:

• Stopp-Anzeige (A)
• Fahrer nicht auf Fahrersitz
• Wartungsanzeige (B)
• Informationsanzeige (C)

Zur Navigation in der Anzeige siehe Abschnitt "Anzeigen, Software und Elektronikbetrieb" und weitere Angaben in diesem Abschnitt.

Hilfe bei der Fehlerbehebung erhalten Sie von Ihrem John Deere Händler. Ihr Händler verfügt über zusätzliche Zugriffsrechte auf die Innenanzeige sowie über Tools zur Diagnose und Beseitigung von Problemen.
