Einstellen der Mengenregulierung

ACHTUNG: Zu hohe Betriebsgeschwindigkeit führt zu Verletzungen oder Maschinenschäden.

Die Durchflussrate verringern, wenn das Hydrauliköl überhitzt, die Fernsteuerzylinder sich zu schnell bewegen oder der Hydraulikmotor sich zu schnell dreht.

HINWEIS: Bei elektrohydraulischen Ventilen wird die Mengenregulierung über das "SCV- und Ladermenü" in diesem Abschnitt eingestellt.

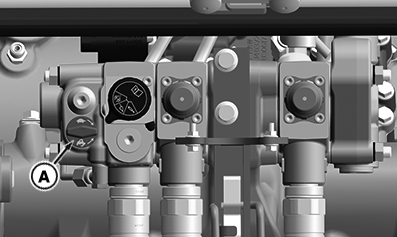

RXA0154095-UN-13OCT16

Durchflussregelung des hinteren Zusatzsteuergeräts

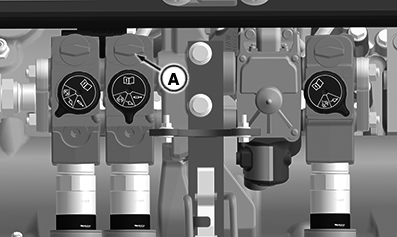

RXA0154353-UN-14OCT16

Einzelnes Ventil mit Mengenregulierung

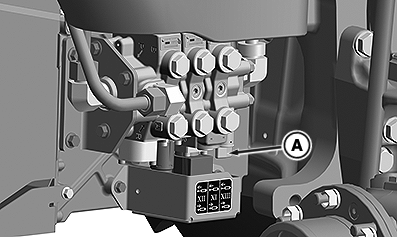

RXA0154100-UN-13OCT16

Durchflussregelung des mittleren SCV

A - Durchflussregler (nur offenes Hydrauliksystem)

• Durchflussrate erhöhen - nach links drehen (gegen den Uhrzeigersinn).
• Durchflussrate verringern - nach rechts drehen (im Uhrzeigersinn).

HINWEIS: Hinteres Zusatzsteuergerät: Wenn die Rastung vor Zyklusende herausgestoßen wird, Zusatzsteuergerät I verwenden und die Flussregelung einstellen.
