Maschinenübersicht

WICHTIG: DIESE BETRIEBSANLEITUNG SORGFÄLTIG DURCHLESEN, um sich mit der korrekten Bedienung und Wartung der Maschine vertraut zu machen. Andernfalls können Verletzungen oder Maschinenschäden die Folge sein. Diese Betriebsanleitung und die Warnschilder an der Maschine sind eventuell auch in weiteren Sprachen erhältlich. (Sie können über den John Deere™ Händler bestellt werden.)

Vor dem Straßen- oder Feldbetrieb die Abschnitte Bestimmung der Bedienelemente und Instrumente, Lenkung und Bremsen, Getriebe und Transport in der Betriebsanleitung durchlesen.

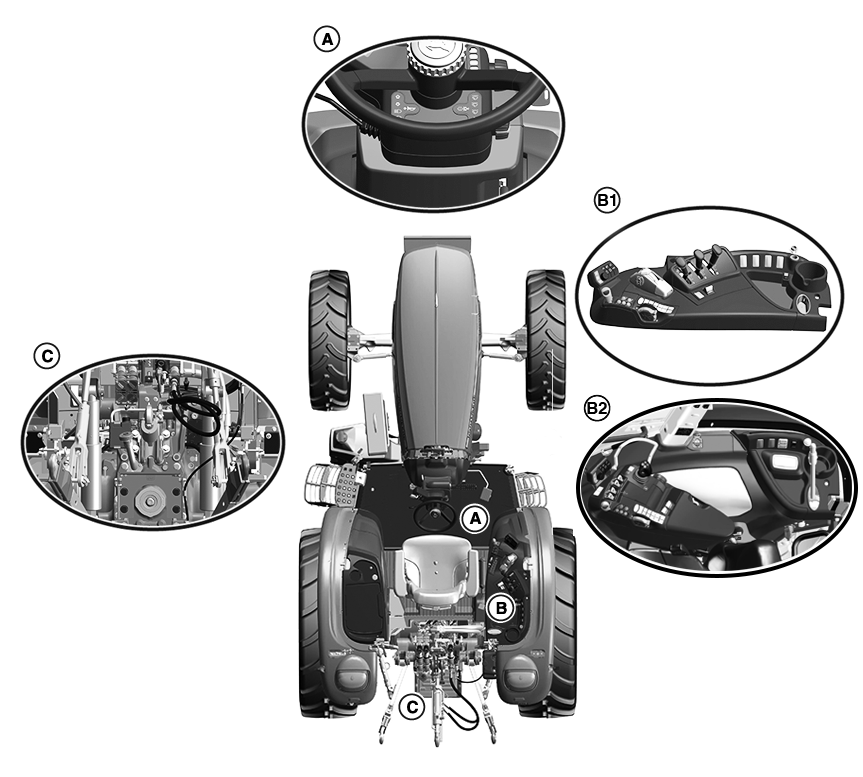

PY30470-UN-30MAR17

A - Bedienelemente der vorderen Konsole

B - Bedienelemente rechts

B1 - Rechte Konsole

B2 - Armlehne

C - Schnittstelle des hinteren Anbaugerätes

Maschineneinweisung vornehmen:

• Auf dem Fahrersitz Platz nehmen und den Sicherheitsgurt anlegen.
• Motor anlassen. (Siehe Abschnitt zur Funktionsweise des Motors.)
• Leuchten oder Signale bei Bedarf anschalten. (Siehe Abschnitt zur Funktionsweise der elektrischen und Beleuchtungsanlage)
• Zum Bewegen der Maschine Getriebe bedienen. (Siehe Abschnitt zur Funktionsweise des Getriebes.)
• Bei Bedarf Lenkung und Bremsen verwenden. (Siehe Abschnitt zur Funktionsweise der Lenkung und der Bremsen.)
• Bei Bedarf Funktionen und Anbaugeräte aktivieren. (siehe Abschnitte zum Betrieb)

Vorläufige Übersicht

Bauteile vor dem Betrieb prüfen. Folgende Liste als Gedächtnisstütze verwenden. Ausführliche Informationen zu Betrieb und Wartung finden Sie in den entsprechenden Abschnitten zur Funktionsweise und Wartung.

• Sicherheitsinformationen und Warnschilder im Handbuch nachschlagen und am Fahrzeug prüfen.
• Betrieb, Einstellung und Wartung im Handbuch nachschlagen.
• Funktionsweise des Motors und Antriebs im Handbuch nachschlagen. (Gashebel, Bremsen, Lenkung, Getriebe, Frontantrieb und Differenzialsperre).
• Steuergeräte (Kraftheber, Hydraulik und Elektrik) im Handbuch nachschlagen.
• Schmierstellen und -intervalle im Handbuch nachschlagen.
• Auf Undichtigkeiten, sichtbare Schäden, Störungen und platte Reifen prüfen.
• Befestigungsteile der Maschine, Kraftstoff, Flüssigkeiten, Schmiermittel, Luft und tägliche Wartung vorbereiten.
• Anbau- oder Zusatzgeräte entsprechend den Betriebsanleitungen prüfen und vorbereiten.

Hinweise zur Verwendung dieser Anleitung:

Die Informationen in dieser Anleitung sind in Abschnitte unterteilt. Die Abschnitte sind nach den typischen Maschinenfunktionen oder den funktionalen Systemen (Motor, Elektrik, Hydraulik, Getriebe usw.) organisiert. Der entsprechende Abschnitt wird oben auf jeder Seite angegeben. Die spezifischen Informationen innerhalb jedes Abschnitts sind in Module unterteilt. Diese Module befinden sich in Kästen und die Hauptmodule sind durch eine Überschrift oben links gekennzeichnet. Die Seitenzahlen verweisen auf den Abschnitt sowie die Anzahl der Seiten im betreffenden Abschnitt.

Bei wiederholter Verwendung dieser Anleitung erschließt sich schnell, in welchem Abschnitt konkrete Informationen zu finden sind. Beispielsweise:

• Sicherheitsinformationen werden am Anfang behandelt.
• Wirkweise aller Funktionen und Systeme sind in der ersten Hälfte der Anleitung beschrieben.
• Instandhaltungsintervalle sind in der Mitte zu finden.
• Wartung aller Funktionen und Systeme werden in der zweite Hälfte der Anleitung zu beschrieben.
• Technische Angaben befinden sich am Ende.

Ein ausführliches Inhaltsverzeichnis ist vor den Sicherheitsinformationen und der alphabetischen Index ganz am Ende der Anleitung zu finden.
